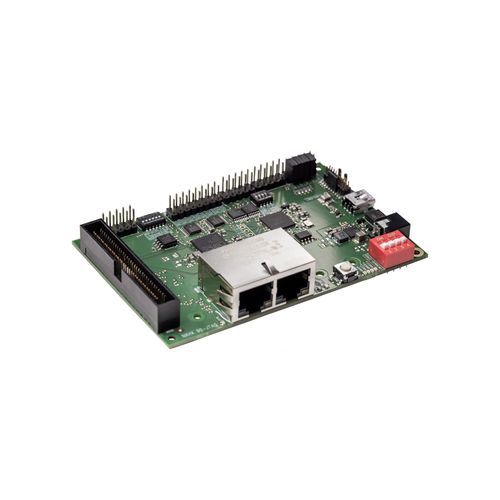

Auswertungsplatine NXHX 90-JTAG

Produkttyp
Entwicklungsboard für den netX 90 Netzwerkcontroller (Hilscher NXHX 90-JTAG). Artikelnummer: 7833.000.

Highlights

• Entwicklungssystem mit umfangreichen Peripheriefunktionen
• Integriertes JTAG-Debug-Interface
• Universelles Evaluierungsboard für mehrere industrielle Netzwerke
• Lieferung mit der Eclipse-basierten Entwicklungsumgebung netX Studio

Übersicht
Die NXHX 90-JTAG ist ein Software-Entwicklungsboard auf Basis des netX 90 Kommunikationscontrollers mit 32-Bit-ARM-Kern. Es ermöglicht die gemeinsame Ausführung von Netzwerkprotokollstacks und Anwendungssoftware in einem Echtzeitbetriebssystem (RTOS). Das Board bietet universelle Hardware zur Evaluierung von Hardware- und Softwarestacks für preissensitive Industrieapplikationen.

Das Board verfügt über ein integriertes Debug-Interface (JTAG) und wird mit netX Studio ausgeliefert — einer Eclipse-basierten Toolchain mit GCC, python-basierten WAF-Build-Skripten, Flasher und OpenOCD-Support. Entwickler können Anwendungen mit den Hilscher-Protokollstacks laden und ausführen sowie das lizenzfreie Linux Board Support Package integrieren zur erweiterten Evaluierung.

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NXHX 90-JTAG | 7833.000 | Entwicklungs-Board

Dokumentation (Auswahl)

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

Technische Spezifikationen

• Prozessor: netX Netzwerkcontroller mit 32-Bit-ARM-Kern
• Echtzeitbetriebssystem für Netzwerkprotokolle und Applikation
• Integriertes Debug-Interface (JTAG)
• Geliefert mit netX Studio (Eclipse, GCC, WAF-Skripte, Flasher, OpenOCD)
• Unterstützung für das lizenzfreie Linux Board Support Package
• Universelle Evaluierungshardware für System- und Softwaretests
• Schaltplan des Entwicklungsboards als Referenz verfügbar
• Erweiterbar durch Aufsteckmodule zur Abbildung von Use Cases
• Artikelnummer: 7833.000
• Produktstatus: Active
