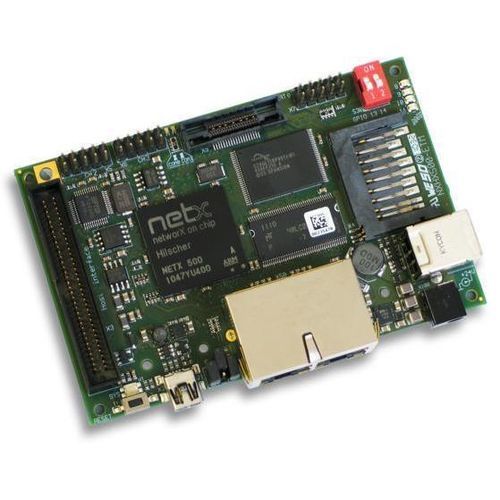

Auswertungsplatine NXHX 500-ETM

Übersicht
Das netX NXHX 500-ETM ist ein Entwicklungsboard zur Evaluierung netX-basierter Single-Chip-Lösungen. Es verfügt über eine 32-Bit/200 MHz ARM-CPU und umfangreiche Peripheriefunktionen, sodass Netzwerkprotokolle und Anwendersoftware gleichzeitig in einem Echtzeitbetriebssystem ausgeführt werden können.

Details zum Entwicklungsboard
Das Board stellt eine universelle Hardwareplattform mit integriertem Debug-Interface bereit und wird mit der HiTOP-Entwicklungsumgebung (inkl. integriertem GNU-Compiler) geliefert. Sie können Ihre Anwendung laden und mit den bereitgestellten Protokollstapeln ausführen sowie sie beispielsweise zur Prüfung mit dem lizenzfreien rcX Real-Time Kernel kombinieren. Der vollständige Schaltplan wird als Grundlage für die Hardwareentwicklung bereitgestellt (ausgenommen Debug-Interface). Ein JTAG-Ausgang ermöglicht den Anschluss externer Debug-Tools (z. B. Hitex Tantino) und die Nutzung derselben Benutzeroberfläche und Funktionalität wie auf dem Entwicklungsboard.

Highlights

• Universelles Entwicklungssystem für netX-Controller- und Gerät-Netzwerke
• Integriertes Debug-Interface und JTAG-Zugang für externe Debugger
• Lieferung mit HiTOP-Umgebung und GNU-Toolchain
• Kosteneffiziente Evaluierungsplattform zur Integration von Protokollstapeln und Anwendungstests

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NXHX 500-ETM | 7713.200 | Entwicklungsboard

Technische Daten

• Prozessor: netX 32-Bit / 200 MHz ARM CPU
• Echtzeit-OS: gemeinsame Nutzung der netX-Ressourcen durch Protokolle und Anwendung
• Integriertes Debug-Interface auf dem Board mit JTAG-Ausgang für externe Debugger
• Entwicklungsumgebung: HiTOP mit integriertem GNU-Compiler
• Kompatibel mit rcX Real-Time Kernel (lizenzfrei) zur Kombination von Protokollstapeln
• Universelle Hardware zur Evaluierung der kompletten Systemfunktionalität
• Vollständiger Schaltplan als Grundlage für die Hardwareentwicklung (Debug-Interface ausgenommen)
• Teilenummer: 7713.200
• Produktstatus: Aktiv / ausgereift
