Treiber-Auswertungsplatine NXHX 90-MC

für Lineargeber

Produktübersicht

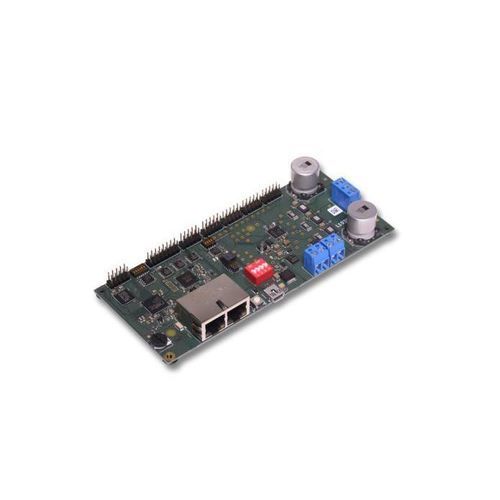

Das Hilscher NXHX 90-MC ist ein Evaluierungs- und Entwicklungs-Board für Motion-Control- und Netzwerkschnittstellen-Anwendungen. Es integriert den netX 90 Prozessor und dient als Referenzdesign zur Bewertung von Kommunikationsprotokollen und der Integration von Motortreibern. Das Board ist für Entwicklung, Prototyping und Firmware-Evaluierung in industriellen Automatisierungsumgebungen konzipiert.

Hauptmerkmale

• Prozessor: netX 90
• Speicher: 4 MByte SQI Flash (onboard)
• Versorgungsspannung: 12 V – 43 V
• Konnektivität: 2 × RJ45; externes Host-Interface (Dual-Port-Memory)
• USB: Mini-B (FTDI) für Debug, UART und Firmware-Download
• LEDs und Bedienelemente: SYS, PWR, COM0/COM1, Anwender-LEDs, ACT, LINK; Reset-Taster und Konfigurations-Schiebeschalter
• Abmessungen: 155 mm × 65 mm × 22,2 mm; Betriebstemperatur: 0–55 °C

Firmware und Software
Die Standard-Firmware passt in den integrierten Flash und stellt das Kommunikationsprotokoll sowie einen integrierten Webserver für Updates bereit. Mit optionaler externer Speichererweiterung steht eine erweiterte Firmware zur Verfügung, die IoT-Konnektivität, (D)TLS-Unterstützung und einen dynamischen Webserver bietet. Kommunikations-Stacks werden als ladbare Firmware (LFW) für Protokolle wie PROFINET IO-Device, EtherCAT Slave und EtherNet/IP Adapter bereitgestellt.

Entwicklungswerkzeuge und Beispiele
Das Board wird von netX Studio CDT (Eclipse-basierte IDE) für Konfiguration, Entwicklung und Debugging unterstützt. Gelieferte Beispielprojekte und cifX-API-Beispiele demonstrieren die Verbindung zu Controllern über das Netzwerk und enthalten Referenzquellen zur Motorsteuerung (z. B. feldorientierte Regelung für PMSM mit Hallsensoren und optionalen Gebern).

Anwendungen und Bestellung
Das NXHX 90-MC eignet sich als Evaluierungs-Board, Referenzdesign für Netzwerkschnittstellen und für die Entwicklung von Motorsteuerungsanwendungen. Artikelnummer: 7833.100.
