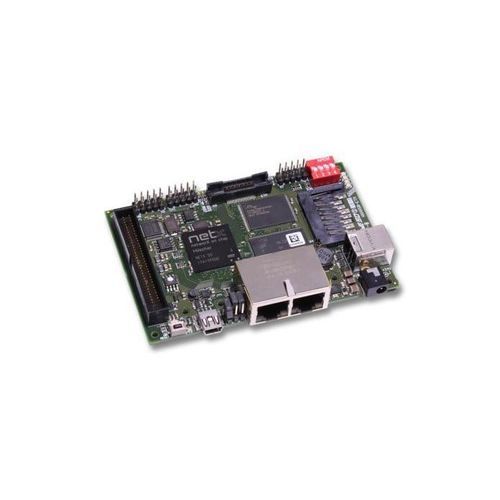

Auswertungsplatine NXHX 50-ETM

Produktbeschreibung
Der netX Netzwerk-Controller mit seiner 32-Bit / 200-MHz ARM-CPU bietet hohe Rechenleistung und umfangreiche Peripheriefunktionen für Single-Chip-Lösungen in kostenbewussten Industrieapplikationen. Protokollstacks und Applikation teilen sich die netX-Ressourcen und laufen in einem Echtzeit-Betriebssystem. Die einfachste und wirtschaftlichste Möglichkeit, das Gesamtsystem zu evaluieren, ist das netX Software-Entwicklungsboard. Das Board stellt universelle Evaluierungs-Hardware, ein integriertes Debug-Interface bereit und wird mit der HiTOP-Entwicklungsumgebung von Hitex geliefert. Sie können Ihre Applikation auf das Board laden, mit Protokollstacks ausführen und z. B. mit dem lizenzfreien rcX Real-Time Kernel kombinieren. HiTOP mit integriertem GNU-Compiler bietet eine komfortable Entwicklungs- und Debug-Umgebung. Für die Hardware-Entwicklung wird der vollständige Schaltplan (außer Debug-Interface) bereitgestellt. Über die JTAG-Schnittstelle des Boards können externe JTAG-Debugger angeschlossen werden, um mit derselben Bedienoberfläche und Funktionalität wie auf dem Entwicklungsboard zu entwickeln oder zu testen.

Highlights

• Entwicklungssystem mit umfangreichen Peripheriefunktionen
• Integriertes Debug-Interface
• Ein Evaluierungsboard für mehrere industrielle Netzwerke
• Kosteneffizient und einfach zu bedienen

Unterstützte Protokolle

• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NXHX 50-ETM | 7733.200 | Entwicklungs-Board

Technische Daten / Spezifikationen

• CPU: 32-Bit ARM, 200 MHz
• Laufzeitumgebung: Echtzeit-Betriebssystem (Ressourcenteilung zwischen Protokollstacks und Applikation)
• Integriertes Debug-Interface auf dem Board; JTAG-Anbindung für externe Debugger
• Geliefert mit HiTOP-Entwicklungsumgebung inkl. integriertem GNU-Compiler
• Kombinierbar mit dem lizenzfreien rcX Real-Time Kernel
• Vollständiger Schaltplan verfügbar (ohne Debug-Interface) als Basis für Hardware-Entwicklung
• Universelle Evaluierungs-Hardware mit umfangreichen Peripheriefunktionen
• Unterstützt eine breite Palette industrieller Kommunikationsprotokolle (siehe Unterstützte Protokolle)
• Artikelnummer: 7733.200
