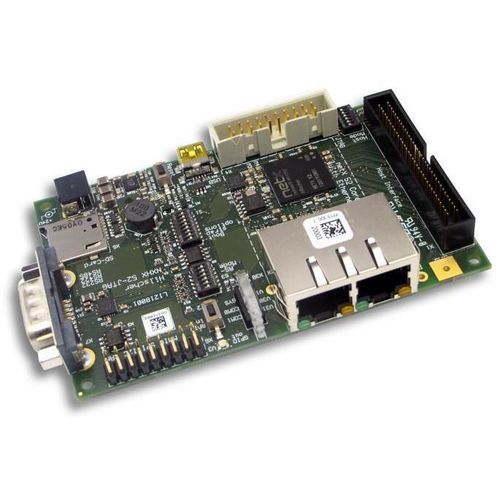

Auswertungsplatine NXHX 52-JTAG

Produktbeschreibung
Der Netzwerkcontroller netX mit 32-Bit-ARM-Kern stellt die Rechenleistung und Peripherie-Schnittstellen bereit, die für Single-Chip-Lösungen in preis-sensitiven Industrieanwendungen erforderlich sind. Netzwerkprotokolle und die Applikation teilen sich die netX-Ressourcen und laufen in einem Echtzeitbetriebssystem.

Entwicklung und Debugging
Die einfachste und kostengünstigste Möglichkeit, das Gesamtsystem zu bewerten, ist das netX Software-Entwicklungsboard. Das Board bietet universelle Hardware, ein integriertes Debug-Interface und wird mit der HiTOP-Entwicklungsumgebung von Hitex geliefert. Sie können Ihre Applikation auf das Board laden, mit den verfügbaren Protokollstacks ausführen und zum Testen mit dem lizenzfreien rcX Real-Time Kernel kombinieren.
HiTOP enthält einen integrierten GNU-Compiler und bietet eine umfassende Entwicklungs- und Debug-Umgebung; die Code-Entwicklung ist unbegrenzt, das Testen erfordert jedoch das Entwicklungsboard. Der komplette Stromlaufplan wird geliefert (ohne Debug-Interface) und dient als Basis für die Hardwareentwicklung. Über das JTAG-Interface des Boards können externe Debug-Tools (z. B. Tantino von Hitex) angeschlossen werden, um mit der gleichen Bedienoberfläche und Funktionalität wie auf dem Evaluationsboard zu entwickeln und zu testen.

Highlights

• Entwicklungssystem mit umfangreichen Peripheriefunktionen
• Integriertes Debug-Interface
• Ein Evaluierungs-Board für alle unterstützten Netzwerke
• Kosteneffizient und einfach zu bedienen

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NXHX 52-JTAG | 7773.300 | Entwicklungs-Board

Technische Daten

• Modell: NXHX 52-JTAG
• Netzwerk-Controller: netX mit 32-Bit-ARM-Kern
• Echtzeitbetrieb: Protokolle und Applikation teilen netX-Ressourcen in einem Echtzeit-OS
• Entwicklungsumgebung: HiTOP mit integriertem GNU-Compiler (inklusive)
• Kompatibilität Real-Time-Kernel: kompatibel mit dem lizenzfreien rcX Real-Time Kernel
• Hardware: universelles Evaluierungs-/Entwicklungsboard mit umfangreichen Peripheriefunktionen
• Debugging: integriertes Debug-Interface und JTAG-Anbindung für externe Debugger (z. B. Tantino von Hitex)
• Dokumentation: kompletter Stromlaufplan verfügbar (ohne Debug-Interface)
• Produkttyp: Entwicklungs-Board
• Artikelnummer: 7773.300
• Produktlebenszyklus: Active mature
