Multifunktions-Netzwerkcontroller netX 100

MultiprotokollSlaveLinux

Produktübersicht

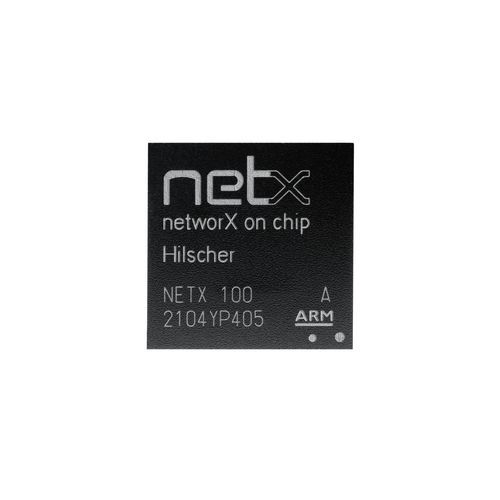

Der NETX 100 von Hilscher ist ein hochintegrierter Netzwerk-Controller, ausgelegt für kommunikationsintensive industrielle Anwendungen und maximalen Datendurchsatz. Er umfasst eine 32-Bit ARM 926EJ-S CPU (200 MHz) mit MMU, Caches, DSP- und Java-Erweiterungen sowie 144 KByte internen RAM und 32 KByte ROM (Bootloader). Für Windows CE und Linux ist externer Speicher (SDRAM, SRAM, FLASH) vorgesehen. Die Anbindung an einen Host erfolgt über eine Dual-Port-Memory-Schnittstelle, die als 16-Bit Erweiterungsbus für Stand-alone-Applikationen konfiguriert werden kann.

Highlights

• Flexibler High-End-Netzwerk-Controller oder hochintegrierte Single-Chip-Lösung für Applikation und Kommunikation
• Drei konfigurierbare Kommunikationskanäle als Real-Time-Ethernet- oder Feldbus-Interfaces
• 32-Bit / 200 MHz ARM 926 CPU (~200 MIPs) für Controller- und Device-Standards
• Zentraler Daten-Switch mit fünf Datenpfaden für parallele Datenübertragung
• Dual-Port-Memory pro Kanal und AD-Wandler on-chip
• Schnittstellen: Dual-Port-Memory (Host), UART, USB, SPI, I²C

Protokollarchitektur und Kommunikationscontroller
Die drei Kommunikationskanäle verfügen jeweils über identische Controller mit dedizierten ALUs und speziellen Logikeinheiten, die Protokollfunktionen über Microcode erhalten. Zwei Kanäle enthalten Ethernet-PHYs. Der xMAC (Medium Access Controller) steuert den Buszugriff und das Byte-Level-Encoding/Decoding, während der xPEC (Protocol Execution Controller) Datenpakete zusammenstellt und den Telegrammverkehr steuert. Der Datenaustausch mit dem ARM-Speicher erfolgt blockweise per DMA; alternativ kann jeder Kanal ein Dual-Port-Memory für Statusinformationen oder lokalen Prozessdatenspeicher verwenden. Die intelligenten Kommunikations-ALUs ermöglichen die Realisierung und unabhängige Synchronisation verschiedener Protokolle ohne Abhängigkeit von der CPU-Reaktionszeit.

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformationen
Product name | Part number | Brief description
NETX 100 | 2220.000 | Netzwerk-Controller für Feldbus und Real-Time Ethernet (Master und Slave)

Charakteristiken / technische Spezifikationen

• CPU: ARM 926EJ-S 32-Bit, 200 MHz (ca. 200 MIPs)
• Interner Speicher: 144 KByte RAM, 32 KByte ROM (Bootloader)
• Externer Speicher: SDRAM, SRAM, FLASH (für Windows CE / Linux)
• Datenarchitektur: Zentraler Daten-Switch mit fünf Datenpfaden für parallele Übertragung
• Kommunikationskanäle: 3 frei konfigurierbare Kanäle, zwei mit integriertem Ethernet-PHY
• Kommunikationscontroller: Dedizierte ALUs und Logikeinheiten, programmierbar via Microcode
• xMAC und xPEC für Buszugriff und Protokollausführung
• DMA-basierter blockweiser Datenaustausch mit ARM-Speicher
• Dual-Port-Memory pro Kanal für Status oder lokale Prozessdaten
• On-Chip AD-Wandler
• Schnittstellen: Dual-Port-Memory (Host), UART, USB, SPI, I²C
