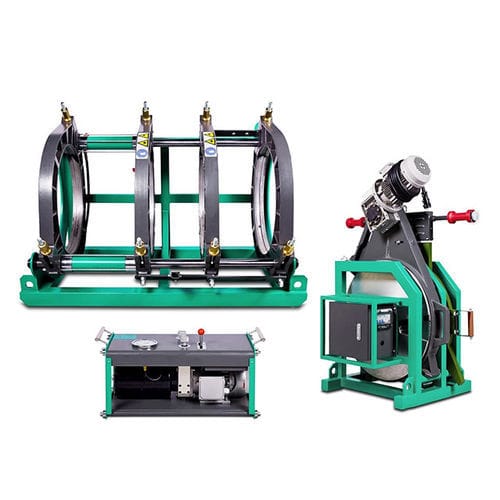

Stumpfschweißmaschine SWT-V500/280H

für Rohrefür Kunststoffrohrfür Thermoplaste

ProduktübersichtHydraulische Stumpfschweißmaschine für thermoplastische Rohre (HDPE, PP, PVDF). Entwickelt für Baustellen- und Werkstattbetrieb in Trinkwassernetzen, Abwasser, Bergbau und industriellen Rohrleitungsanlagen. Modell MM-Tech SWT-V500/280H für Außendurchmesser 280–500 mm, konform mit DVS 2207, ISO 21307 und ASTM F2620.

Hauptmerkmale

• Sicherungsautomat mit Fehlerstromschutz für elektrische Sicherheit.
• STUCCHI Schnellkupplung für sichere hydraulische Verbindungen.
• Heizplatte mit DuPont-Teflonbeschichtung für Verschleißfestigkeit und gleichmäßigen Wärmeübergang.
• Hydrauliksystem mit Akkumulator zur Aufrechterhaltung stabiler Schweißdrücke.
• Lüfterloser, drehmomentstarker Motor für Dauerbetrieb unter Last.

BeschreibungDie hydraulische Stumpfschweißmaschine MM-Tech SWT-V500/280H liefert kontrollierte Axialkraft und präzise Temperaturregelung für reproduzierbare Stumpfschweißverbindungen an HDPE-, PP- und PVDF-Rohren. Der Akkumulator stabilisiert den Druck während der Fügezyklen, während die teflonbeschichtete Heizplatte Anhaftungen reduziert und Wartungsintervalle verlängert. Geeignet für Fertigungslinien, Montage vor Ort und Reparaturarbeiten.

DatenblattModell: SWT-V500/280H
Schweißbereich O.D. (mm): 280-500
Reduzier-Einsätze: 280, 315, 355, 400, 450
Netzanschluss: 380V 50Hz 3P
Nennleistung (kW): 10.3
Kolbenfläche (cm²): 23.06
Gewicht netto/brutto (kg): 430 / 520

Anwendungen

• Trinkwasserversorgungsnetze
• Abwasser- und Kanalisation
• Mining- und Industrieleitungen
• Wasseraufbereitungsanlagen
• HDPE-Bootsbau und Marineleitungen
• Geothermische Heiz- und Kühlsysteme
• Landwirtschaftliche Bewässerung und Aquakultur

Technische Daten

• Modell: SWT-V500/280H
• Schweiß-Ø Bereich: 280–500 mm (11"–20" IPS)
• Reduzier-Einsätze: 280, 315, 355, 400, 450
• Netzanschluss: 380V 50Hz 3-phasig
• Nennleistung: 10.3 kW
• Kolbenfläche: 23.06 cm²
• Gewicht netto/brutto: 430 kg / 520 kg
• Heizplatte: DuPont Teflon-Beschichtung
• Hydraulik: Akkumulator zur Druckstabilisierung
• Sicherheit: Sicherungsautomat mit Fehlerstromschutz
• Kupplung: STUCCHI Schnellkupplung
• Motor: lüfterlose Ausführung für Dauerbetrieb
• Kompatible Materialien: HDPE, PE, PP, PVDF
• Normen: DVS 2207, ISO 21307, ASTM F2620
