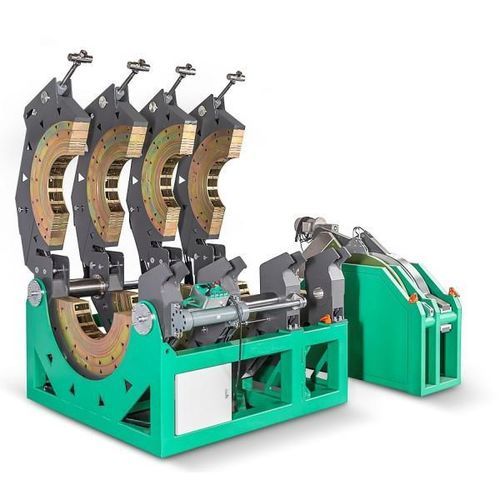

Stumpfschweißmaschine SWT-V1600/1000H

mit Heizplatteautomatischfür große Durchmesser

Die hydraulische Stumpfschweißmaschinen‑Serie SWT-V ist für das Verschweißen großdimensionierter thermoplastischer Rohre (1000–3000 mm) ausgelegt. Sie eignet sich für schwere Industrie- und Infrastrukturprojekte und verarbeitet HDPE/PE, PP und PVDF für Wasser‑, Abwasser-, Bergbau-, Schiffs‑ und geothermische Anwendungen.

Hauptmerkmale und Fähigkeiten

• Entwickelt für das Stumpfschweißen großdurchmessriger thermoplastischer Rohre (HDPE, PE, PP, PVDF).
• Präzise Regelung der Heizplattentemperatur mit Oberflächentoleranz ≤ ±5 °C.
• Maximale Heizplattentemperatur bis zu 270 °C.
• Hydraulischer Antrieb und robuste Spannvorrichtungen für schwere Rohrleitungen und Druckschweißprozesse.
• Austauschbare Reduziereinsätze zur Anpassung der Modelle an spezifische Außendurchmesserbereiche.

Modelle und Schweißbereiche

• SWT-V1600/1000H — Schweiß‑Außendurchmesser: 1000–1600 mm (Reduziereinsätze: 1000, 1200, 1400, 1600).
• SWT-V1800/1200H — Schweiß‑Außendurchmesser: 1200–1800 mm (Reduziereinsätze: 1200, 1400, 1600, 1800).
• SWT-V2000/1400H — Schweiß‑Außendurchmesser: 1600–2000 mm (Reduziereinsätze: 1600, 1800, 2000).
• SWT-V2600/1600H — Schweiß‑Außendurchmesser: 1600–2600 mm (Reduziereinsätze: 1600, 1800, 2000, 2200, 2500).
• SWT-V3000/1800H — Schweiß‑Außendurchmesser: 1800–3000 mm (Reduziereinsätze: 1800, 2000, 2200, 2500, 3000).

Anwendungsbereiche

• Trinkwasserversorgung und großdimensionale kommunale Netze.
• Abwasser- und Kläranlagen.
• Bergbauleitungen und industrielle Fluidtransfersysteme.
• HDPE-Bootsbau, Aquakulturstrukturen und schwimmende Gehege.
• Landwirtschaftliche Bewässerung und geothermische Heiz-/Kühlsysteme.

Technische Merkmale / Spezifikationen

• Geeignete Materialien: PE, PP, PVDF (kompatibel mit HDPE/PE).
• Netzversorgung: 380 V, 50/60 Hz (alle Modelle).
• Max. Heizplattentemperatur: 270 °C; Oberflächentoleranz ≤ ±5 °C.
• Nennleistung (modellabhängig): SWT-V1600/1000H — 52,5 kW; SWT-V1800/1200H — 78 kW; SWT-V2000/1400H — 80,5 kW; SWT-V2600/1600H — 103 kW; SWT-V3000/1800H — 155 kW.
• Reduziereinsätze austauschbar je nach Modell zur Abdeckung der angegebenen OD‑Bereiche.

Zertifizierung und Support

• CE‑Zertifizierung (üblich für die Serie).
• 2 Jahre Qualitätsgarantie und professioneller technischer Kundendienst.
