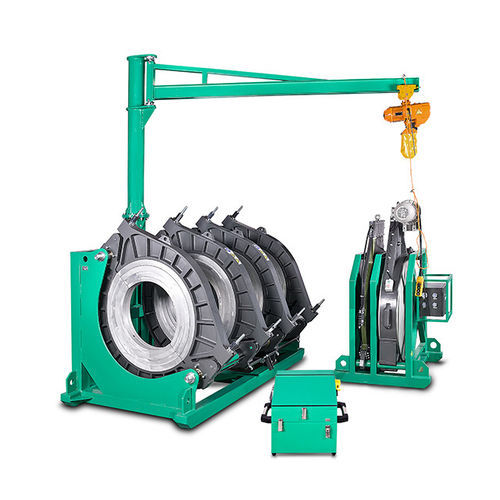

Stumpfschweißmaschine SWT-V800/500A

automatischfür Rohrefür Kunststoffrohr

Automatische CNC-Hydraulik-Stumpfschweißmaschinen, ausgelegt für präzise Verbindungen von HDPE-, PE-, PP- und PVDF-Rohren in Anwendungen wie Erdgasverteilung, Trinkwasserversorgung, Abwasser, Bergbau und industrieller Fluidförderung. Die Einheiten kombinieren eine vollständig gekapselte CNC-Hydrauliksteuerung mit PLC-Touchscreen, RFID-Zugang und thermischen Werkzeugen für konsistente, reproduzierbare Schweißungen.

Hauptmerkmale

• Vollständig gekapselte, kompakte CNC-Hydrauliksteuerung für robuste Feldanwendung.
• PLC-Touchscreen mit RFID-Authentifizierung für sicheren Bedienerzugang.
• Speicherung und Druck von Schweißberichten (Kapazität > 2.000); USB-Schnittstelle zum Export und Drucken von Berichten.
• Heizplatte mit DuPont Teflon-Beschichtung für lange Lebensdauer und stabile Temperaturregelung (typische Abweichung: ±2–3 °C bei kompakten Modellen; ±5–6 °C bei größeren Systemen).
• Leichte Aluminiumklemmen und mobiles, kompaktes Design zur vereinfachten Handhabung und Transport.
• Ölabscheidesatz deutscher Herkunft zur Sicherstellung stabiler Hydraulikdruckleistung und Zuverlässigkeit.
• Vier STUCCHI Schnellkupplungen (Italien) zur vereinfachten Montage und Vermeidung von Öllecks beim Verbinden/Trennen.
• Integralwelle mit hochwertiger Chromatbehandlung zur Verstärkung des Fahrgestells und Vermeidung von Verwindung oder Verformung unter hoher Last.
• Sicherheitsschalter für den Trimmer, der den Betrieb deaktiviert, sofern er nicht manuell aktiviert ist.
• Steuerungssystem mit Schutzart IP54 und servobetriebenem Leichtchassis; integrierte Rücksteckdosen zur Stromversorgung von Trimmer/Heizplatte, wodurch externe Versorgungen entfallen.
• Erfüllt DVS/ISO/WIS Schweißnormen; Unterstützung für Ferndiagnose und Firmware-Updates.

Eigenschaften / Technische Daten

• Serie: SWT-V (Modelle: SWT-V800/500A, SWT-V1000/630A, SWT-V1200/630A, SWT-V1600/1200A).
• Schweißbereich OD (mm):
  • SWT-V800/500A: 500–800
  • SWT-V1000/630A: 630–1000
  • SWT-V1200/630A: 630–1200
  • SWT-V1600/1200A: 1200–1600
• Reduzier-Einsätze (gelieferte Größen):
  • SWT-V800/500A: 500, 560, 630, 710
  • SWT-V1000/630A: 630, 710, 800, 900
  • SWT-V1200/630A: 630, 710, 800, 900, 1000
  • SWT-V1600/1200A: 1200, 1400
• Stromversorgung: 400 V 50/60 Hz (alle Modelle).
• Nennleistung (kW):
  • SWT-V800/500A: 17.60
  • SWT-V1000/630A: 23.40
  • SWT-V1200/630A: 29.00
  • SWT-V1600/1200A: 49.50
• Kolbenfläche (cm²):
  • SWT-V800/500A: 44.00
  • SWT-V1000/630A: 38.80
  • SWT-V1200/630A: 50.70
  • SWT-V1600/1200A: (nicht angegeben)
• Gesamtgewicht M.W./G.W. (kg):
  • SWT-V800/500A: 1300 / 1420
  • SWT-V1000/630A: 2400 / 2600
  • SWT-V1200/630A: 2520 / 2780
  • SWT-V1600/1200A: 7800 / -
• Berichtskapazität: > 2.000 Einträge (lokal/USB/druckbar).
• Bedienfeldschutz: IP54 (Steuerungssystem).
