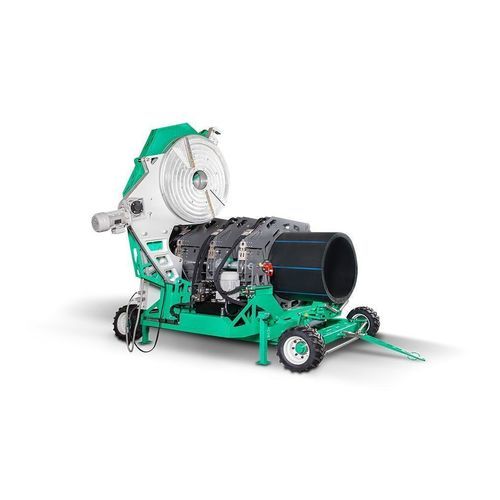

Stumpfschweißmaschine Mazinger 1200

automatischfür Rohrefür Thermoplaste

Produktübersicht
Der Mazinger 1200i ist eine anhänger-montierte Stumpfschweißmaschine für den Einsatz auf Baustellen zum Verbinden thermoplastischer Rohre (PE, HDPE, PP, PVDF). Die Maschine verfügt über einen abnehmbaren Maschinenwagen für den Einsatz in Gräben, eine vollautomatische SIEMENS-SPS-Steuerung und leistungsfähige Hydraulik für reproduzierbare Schweißzyklen und Rückverfolgbarkeit.

Hauptmerkmale

• Vollautomatisches SIEMENS-SPS-System mit Ein-Knopf-Bedienung und Diagnosefunktionen.
• Zweiachsiger Strukturrahmen für gleichmäßige Verteilung der Schweißkräfte.
• Hydraulisch schwenkbare Heizplatte mit Schutzrahmen, isolierendem Schild und austauschbarem Heizelement.
• Leistungsstarker hydraulischer Trimmer: 4 kW für präzises Anfasen/Planen.
• Abnehmbarer Maschinenwagen für In-ditch-Einsatz und flexible Bereitstellung.
• Hydraulische Rohrheber, stabile Backen und Einsätze (630, 710, 800, 900, 1000, 1200 mm) zur Vermeidung von Rohrverschluss.
• Anhänger-Chassis mit geschweißtem Stahlrohrrahmen, gelenkter Vorderachse, Hochflotation-Reifen und Zugöse für Transport.
• Datenprotokollierung und Rückverfolgbarkeit: abnehmbares Bedienfeld mit USB-Port; unterstützt umfangreiche Protokollierung (bis zu 30.000 Berichte je nach Konfiguration; abnehmbares Bedienfeld/Datenlogger-Optionen bis zu 10.000 Berichten) und USB-Datentransfer.

Anwendungsbereiche

• Gasverteilung, Wasserversorgung, kommunale Bauprojekte und Infrastrukturarbeiten vor Ort.
• Industrieller Fluidtransport, Bergbaurohre, landwirtschaftliche Bewässerung und Aquakultur.
• Feldschweißen von HDPE/PE/PP/PVDF-Rohrsystemen und vorgefertigten Armaturen.

Technische Daten

• Modell: Mazinger 1200i (automatisch, hohe Kraft)
• Schweißbereich (OD): 630–1200 mm (24\"–48\" IPS)
• Reduzier-Einsätze: 630, 710, 800, 900, 1000, 1200 mm
• Heizleistung: 24 kW
• Trimmer-Leistung: 4 kW
• Elektromotor: 11 kW
• Hydraulikdruck: bis zu 180 bar
• Hydraulikbehälter: 95 L
• Maschinengewicht (inkl. Einsätze): 7.900 kg
• Maschinenabmessungen: 4.500 x 2.770 x 2.650 mm
• Abmessungen Maschinenwagen: 2.567 x 2.770 x 2.190 mm
• Optionen: zusätzliche Einsätze, Stub-End-Vorrichtung, mobiler Stützroller, kompatibler Datenlogger
• Normen: ausgelegt für Konformität mit ISO 21307 und ASTM F2620
