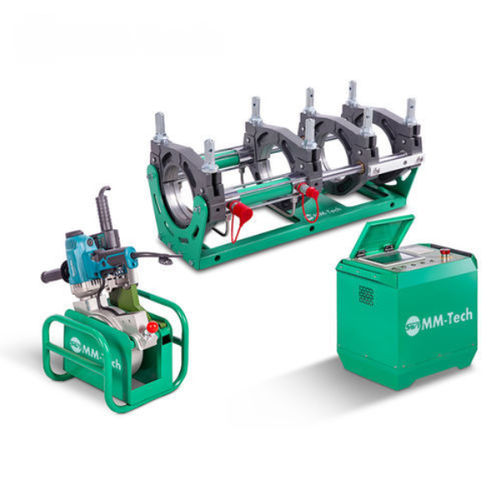

Stumpfschweißmaschine SWT-V200/63A

automatischfür ThermoplasteCNC

Übersicht
CNC-Thermofusionsgerät für das Schweißen von HDPE-, PE-, PP- und PVDF-Rohren. Automatische Stumpfschweißmaschine ausgelegt für den Einsatz in bergbaulichen und industriellen Rohrleitungsinstallationen mit vollständig ummantelter CNC-Hydrauliksteuerung, PLC-Touchscreen und RFID-Bedienzugang. Unterstützt Druckfunktion vor Ort und USB-Download von Schweißberichten (Kapazität bis zu 2000 Datensätze). Entspricht den Normen DVS 2207, ISO 21307 und ASTM F2620.

Hauptmerkmale

• Vollständig ummantelte CNC-Hydrauliksteuerungseinheit für geschützten Betrieb.
• PLC-Touchscreen-Steuerung mit RFID-Zugang für sichere Bedienerverwaltung.
• Heizplatte mit DuPont-Teflon-Beschichtung für erhöhte Lebensdauer und Antihaft-Eigenschaften.
• Präzise hydraulische Steuerung und digitale Temperaturregelung für reproduzierbare Schweißungen.
• Integrierter Druck von Schweißberichten und USB-Schnittstelle zum Export von Berichten (≈2000 Datensätze).
• Leichte Aluminium-Spannbacken und kompaktes Design für einfacheren Transport und Einsatz auf der Baustelle.
• Geeignet für HDPE/PE/PP/PVDF-Rohre in Gas-, Wasser-, Abwasser-, Bergbau- und Industrieanwendungen.

Technisches Datenblatt
Automatische Stumpfschweißmaschine 63-200 mm - Spezifikationen
Modell: SWT-V200/63A
Schweißbereich Außendurchmesser (mm): 63-200
Beigefügte Reduzierhülsen: 63, 75, 90, 110, 125, 140, 160, 180
Stromversorgung: 230 V 50/60 Hz
Nennleistung: 3,0 kW
Kolbenfläche: 6,27 cm²
Netto/Brutto Gewicht (kg): ca. 110 / 140

Anwendungen

• Trinkwasserversorgungsnetze
• Rohrleitungen in Kläranlagen
• Rohrleitungsinstallationen im Bergbau
• Industrielle Fluidtransfersysteme
• HDPE-Boots- und Strukturaufbauten
• Geothermische Heiz- und Kühlsysteme
• Landwirtschaftliche Bewässerung und schwimmende Aquakulturkäfige

Technische Spezifikationen

• Modellbezeichnung: SWT-V200/63A
• Schweißbereich (Außendurchmesser): 63–200 mm
• Kompatible Materialien: HDPE, PE, PP, PVDF
• Enthaltene Reduzierhülsen: 63, 75, 90, 110, 125, 140, 160, 180
• Stromversorgung: 230 V, 50/60 Hz
• Nennaufnahmeleistung: 3,0 kW
• Kolbenfläche: 6,27 cm²
• Maschinengewicht (netto/brutto): ca. 110 / 140 kg
• Heizplatte: DuPont Teflon-Beschichtung
• Steuerung: CNC-Hydrauliksteuerung mit PLC-Touchscreen und RFID-Zugang
• Daten: Integrierter Druck von Schweißberichten; USB-Schnittstelle zum Herunterladen von Berichten (Kapazität ~2000 Datensätze)
• Normen: DVS 2207, ISO 21307, ASTM F2620
