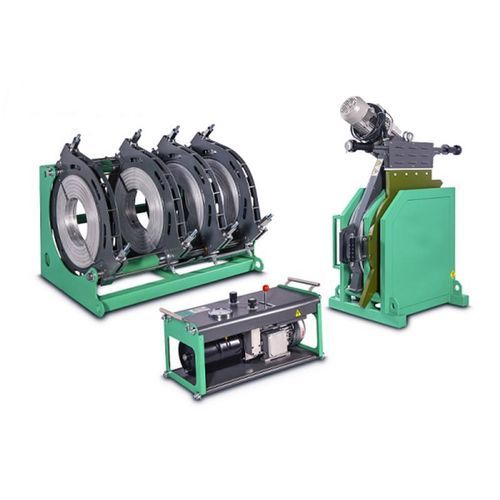

Stumpfschweißmaschine SWT-V630/315SHP

automatischfür große Durchmesserfür Kunststoffrohr

Produktübersicht
Hochdruck-Stumpfschweißmaschine aus Stahl und Aluminium, entwickelt für das Schweißen von HDPE-, PP- und PVDF-Rohren in Wasser-, Gas- und Infrastrukturprojekten. Entspricht ISO 21307 und ASTM F2620 und liefert präzise, zuverlässige Stumpfschweißverbindungen für Baustelle und Werkstatt.

Hauptmerkmale

• Großer Schweißbereich: 315–630 mm (12″–24″ IPS) zur Abdeckung verschiedener Projektanforderungen.
• Robustes Hydrauliksystem: präzise Druckregelung für konstante Verbindungsqualität (0–180 BAR).
• Teflonbeschichtete Heizplatte: gleichmäßige Erwärmung und längere Lebensdauer der Platte.
• Bedienfeld benutzerfreundlich: einstellbare Parameter und einfache Bedienung für Montageteams.
• Sicherheitssysteme: integrierte Temperatursensoren und Notausschalter zum Schutz des Bedieners.

Zusätzliche Beschreibung
Diese leistungsfähige Stumpfschweißmaschine umfasst Schleif-/Versäuberungs- und Pumpeneinheiten zur Vorbereitung der Rohrenden und für den hydraulischen Antrieb. Modulare Reduziereinsätze (315, 355, 400, 450, 500, 560) und die Kompatibilität Multi/ISO/Single ermöglichen eine schnelle Einrichtung für unterschiedliche Rohrdurchmesser und Standards.

Datenblatt
Modell: SWT-V630/315SHP
Schweißbereich Außendurchmesser: 315–630 mm
Reduziereinsätze: 315, 355, 400, 450, 500, 560
Einlagetypen: Multi / ISO / Single
Kolbenfläche: 23.06 cm²
Schweißdruckbereich: 0–180 BAR
Stromversorgung: 380 V, 50/60 Hz, 3-phasig
Nennleistung: 12.3 kW
Heizerleistung: 9.3 kW
Leistung Trimmer: 1.5 kW
Leistung Pumpe: 1.5 kW
Maximale Temperatur: 320 ℃
Verpackungsmaße: 1620×1150×1240 mm ; 1040×740×1480 mm ; 820×370×530 mm
Bruttogewicht: 739.2 kg
Kompatible Rohrmaterialien: HDPE, PP, PVDF
Normen: ISO 21307, ASTM F2620

Technische Daten

• Modell: SWT-V630/315SHP
• Schweißdurchmesserbereich: 315–630 mm (12″–24″ IPS)
• Verfügbare Reduziereinsätze: 315, 355, 400, 450, 500, 560
• Einlagetypen: Multi / ISO / Single
• Kolbenfläche: 23.06 cm²
• Schweißdruckbereich: 0–180 BAR
• Stromversorgung: 380 V, 50/60 Hz, 3-phasig
• Nennleistung: 12.3 kW; Heizerleistung: 9.3 kW
• Leistung Trimmer: 1.5 kW; Leistung Pumpe: 1.5 kW
• Maximale Temperatur: 320 ℃
• Verpackungsmaße: 1620×1150×1240 mm ; 1040×740×1480 mm ; 820×370×530 mm
• Bruttogewicht: 739.2 kg
• Kompatible Rohrmaterialien: HDPE, PP, PVDF
• Normenkonformität: ISO 21307, ASTM F2620
