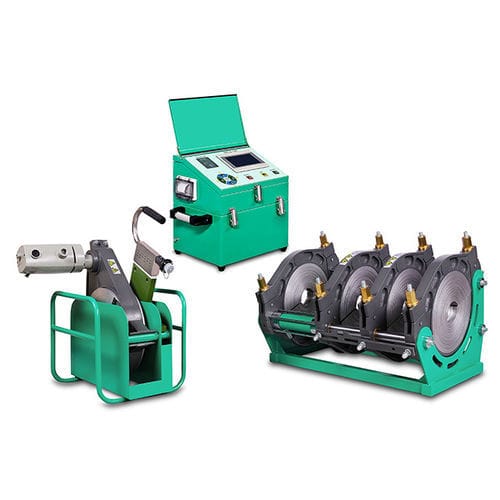

Stumpfschweißmaschine SWT-V315/90A

mit Heizplatteautomatischfür Kunststoffrohr

Übersicht

Hochpräzise automatische Stumpfschweißmaschinen zum Verbinden von PE-, PP-, PPR- und PVDF-Rohren (90–355 mm) für Öl- und Gassammlung, Wasserversorgung, Abwasser, Bergbau und andere industrielle Anwendungen. Die Geräte vereinen CNC-Hydrauliksteuerung, SPS-Touchscreen, DuPont-Teflon-beschichtete Heizplatte und RFID/fortgeschrittenes Datenlogging für reproduzierbare, zuverlässige Schweißverbindungen.

Hauptmerkmale

• Druck- und speicherfähige Schweißprotokolle (bis zu 2000 Einträge) mit USB-Export für Rückverfolgbarkeit.
• DuPont-Teflon-beschichtete Heizplatte (Antihaft) zur Reduzierung von Anhaftungen und Verbesserung der Temperaturstabilität.
• Enge einzelne Reduziereinsätze und optionale ISO-Einsätze für flexible Rohrgrößen.
• Voll integrierte CNC-Hydrauliksteuerung mit robustem SPS-Touchscreen für automatisierte, wiederholbare Schweißzyklen.
• RFID-Technologie und fortgeschrittenes Datenlogging für Nachverfolgbarkeit von Benutzern und Parametern.
• Leichte Aluminiumklemmen und platzsparendes Design für Transport und Einsatz auf der Baustelle.
• Hochwertiger Öldichtungssatz aus Deutschland und vier STUCCHI-Schnellkupplungen (Italien) zur Reduzierung hydraulischer Leckagen und Vereinfachung der Anschlüsse.
• Chromatbehandelte Welle zur Erhöhung der Chassissteifigkeit und Verringerung von Verformungen unter Last.
• Heizplattenuniformität ca. 2–3 °C bei kleineren Einheiten und 5–6 °C bei größeren; Trimmer mit Sicherheitsschalter und ergonomisches Stützensystem.

Anwendungen

• Schweißen von HDPE-, PE-, PP- und PVDF-Rohren für Trinkwassernetze und Wasserversorgung.
• Abwassersysteme und Wasseraufbereitungsanlagen.
• Förderleitungen für Bergbau und industrielle Flüssigkeiten.
• Gasleitungsbau und Systeme zur Sammlung von Öl und Gas.
• Geothermie-Heiz-/Kühlsysteme, kommunale Infrastruktur, landwirtschaftliche Bewässerung und HDPE-Bootsbau.

Beigefügte / bemerkenswerte Zubehörteile und Optionen

• DuPont-Teflon-beschichtete Heizplatte; optionale Reduziereinsätze für mehrere Durchmesser.
• STUCCHI-Schnellkupplungen für Hydraulik; hochwertige Öldichtungen; RFID/Datenlogging und USB-Protokollexport.

Technische Daten

• Modellfamilie: SWT-V250/90A, SWT-V315/90A, SWT-V355/90A (SWT-V Serie).
• Schweißbereich Außendurchmesser (mm): SWT-V250/90A: 90–250 mm; SWT-V315/90A: 90–315 mm; SWT-V355/90A: 90–355 mm.
• Beispiel Reduziereinsätze: SWT-V250/90A: 75*, 90, 110, 125, 140, 160, 180, 200, 225; SWT-V315/90A: 90–280; SWT-V355/90A: 90–315.
• Netzversorgung: 230 V 50/60 Hz.
• Nennleistung: SWT-V250/90A: 4.25 kW; SWT-V315/90A: 5.25 kW; SWT-V355/90A: 5.25 kW.
• Kolbenfläche: SWT-V250/90A: 10.99 cm²; SWT-V315/90A: 20.02 cm²; SWT-V355/90A: 20.02 cm².
• Netto/Bruttogewicht Beispiele: SWT-V250/90A: 137 / 163 kg; SWT-V315/90A: 189 / 234 kg; SWT-V355/90A: 208 / 256 kg.
• Heizplattierung: DuPont Teflon. Datenmanagement: bis zu 2000 Einträge; USB-Export unterstützt.
• Sicherheit & Haltbarkeit: Trimmer mit Sicherheitsschalter, chromatbehandelte Welle, hochwertige Öldichtungen und STUCCHI-Schnellkupplungen.
