Stumpfschweißmaschine SWT-V160/63H

manuellfür Rohrefür Kunststoff

Produktübersicht
Hydraulische Stumpfschweißmaschinen entwickelt für zuverlässiges Fügen von thermoplastischen Rohren (HDPE, PE, PP, PVDF) in Trinkwasser-, Abwasser-, Bergbau-, Geothermie- und Industrieprojekten. Zwei Modellvarianten decken Ø 63–160 mm bzw. 63–200 mm ab; kompakte, wartungsfreundliche Bauweise für den Einsatz auf der Baustelle.

Hauptmerkmale

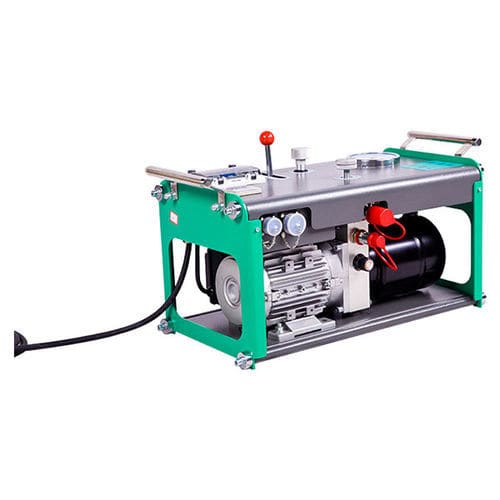

• Hydraulikstation mit ausreichend dimensioniertem Motor für stabile Leistung im Dauerbetrieb.
• Integrierter Akkumulator zur Aufrechterhaltung und Ergänzung des Drucks während des Schweißzyklus.
• Heizplatte mit DuPont Teflon-Beschichtung für lange Lebensdauer und verringerte Anhaftung geschmolzener Werkstoffe.
• Schnellkupplungen und Druckventile von Stucchi für sichere, dichte hydraulische Verbindungen.
• Integralrahmen mit Schnellverschluss für schnelle Wartung; robuste Konstruktion zur Vermeidung von Verformungen und Ölverlusten.
• Hochwertige Hydraulikkomponenten führender Hersteller (Deutschland, Italien, Japan) für Langzeitzuverlässigkeit.
• Trimmer und Heizplatte aus hochwertigem Teflon; Edelstahlanschlussbox und von einer Bohrmaschine angetriebener Entgratungswerkzeug mit ergonomischem Griff.
• Leistungsstation ausgelegt für hydraulischen Betriebsdruck bis zu 80 bar; Kartuschenventile zur vereinfachten Wartung und präzise Temperaturregelung (typ. ±3 °C).

Optionen & Zubehör

• Schweißdatenschreiber
• Aluminium-Endhalter
• Rollenauflagen und Endlager
• Sätze mit Reduziereinsätzen für verschiedene Durchmesser

Anwendungsbereiche

• Trinkwasserverteilung
• Abwasser- und Entwässerungssysteme
• Rohre für Bergbau und Industrie
• Geothermische Heiz- und Kühlsysteme
• HDPE-Schiffbau, landwirtschaftliche Bewässerung und kommunale Infrastruktur

Technische Daten

• Modelle: SWT-V160/63H; SWT-V200/63H
• Schweißbereich (Außendurchmesser): 63–160 mm (SWT-V160/63H); 63–200 mm (SWT-V200/63H)
• Reduziereinsätze enthalten: SWT-V160/63H — 63, 75, 90, 110, 125, 140; SWT-V200/63H — 63, 75, 90, 110, 125, 140, 160, 180
• Netzanschluss: 220 V, 50 Hz
• Nennleistung: 2,5 kW (SWT-V160/63H); 3 kW (SWT-V200/63H)
• Kolbenfläche: 6,27 cm² (beide Modelle)
• Netto-/Bruttogewicht (kg): SWT-V160/63H — 96 / 124; SWT-V200/63H — 110 / 140
• Maximaler Betriebsdruck Hydraulik: bis zu 80 bar
• Bearbeitbare Materialien: HDPE, PE, PP, PVDF
