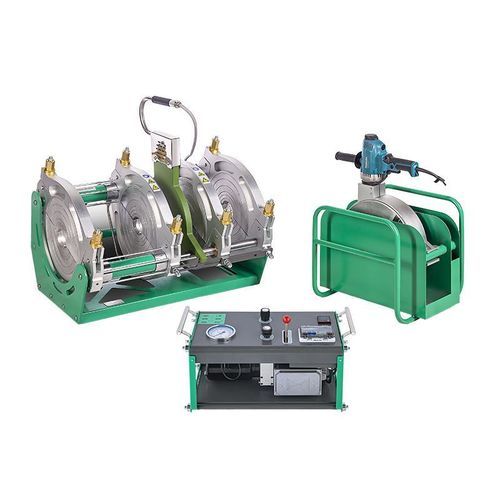

Stumpfschweißmaschine SWT-V200/63SHP

für Rohrefür Kunststoffrohrfür die Kunststoffindustrie

Produktübersicht
MM-Tech fertigt Stumpfschweißmaschinen mit Aluminiumrahmen für die Thermofusion von HDPE-, PP- und PVDF-Rohren. Die Modelle entsprechen den Normen ISO 21307 und ASTM F2620 und sind für Wasser- und Gasnetze sowie industrielle und bergbauliche Anwendungen ausgelegt.

Hauptmerkmale

• Hydraulikventile im Kartuschendesign für vereinfachte Wartung
• Trimmer mit Schneckengetriebeantrieb und ausgestattet mit einer Makita-Bohrmaschine
• Außen- und Innenbacken aus bearbeitetem Aluminium für präzise Ausrichtung
• Edelstahl-Hydraulikschläuche am Rahmen montiert zur Korrosions- und Rissbeständigkeit
• Heizplatte mit Dupont Teflon-Beschichtung und Anschlusskasten aus Edelstahl

Beschreibung
Das Modell SWT-V200/63SHP ist eine hochdruckfähige Stumpfschweißmaschine für PN25 HDPE-Rohre im Bereich 63-200 mm. Die aus bearbeitetem Aluminium gefertigte Konstruktion bietet Maßhaltigkeit und geringes Gewicht für den Einsatz auf Baustellen. Der Trimmer nutzt ein Schneckengetriebe in Kombination mit einer Makita-Bohrmaschine für kontrollierte Vorbereitungsarbeiten. Das Hydrauliksystem ist für den Dauerbetrieb unter industriellen Bedingungen ausgelegt.

Datenblatt
Spezifikationen der Stumpfschweißmaschine SWT-V200/63SHP

• Modell: SWT-V200/63SHP
• Schweißbereich Außendurchmesser (mm): 63-200 mm
• Reduziereinsätze: 63, 75, 90, 110, 125, 140, 160, 180
• Einsatztypen: Multi / ISO / Single
• Kolbenfläche: 6.27 cm²
• Schweißdruckbereich: 0-180 BAR
• Stromversorgung: 220V, 50/60Hz
• Nennleistung: 3 kW
• Heizerleistung: 1.5 kW
• Trimmerleistung: 0.75 kW
• Pumpenleistung: 0.75 kW
• Maximale Temperatur: 320 ℃
• Verpackungsmaße (Beispiele): 840×460×550 mm; 500×470×660 mm; 670×360×490 mm
• Bruttogewicht: 156.55 kg

Anwendungen

• Wasserinfrastruktur: dichte Verbindungen für Versorgungs- und Verteilungsnetze
• Gasverteilungssysteme: herstellbare leckagearme Verbindungen für sicheren Transport
• Industrieleitungen: schmelzverschweißte Verbindungen mit Beständigkeit gegen Druck, Temperatur und Chemikalien
• Bergbau: feldtaugliches Schweißen von Leitungen für Wasser- und Chemikalientransport unter rauen Bedingungen

Technische Daten

• Modell: SWT-V200/63SHP
• Schweißbereich Ø ext.: 63-200 mm
• Reduziereinsätze: 63, 75, 90, 110, 125, 140, 160, 180
• Einsatztypen: Multi / ISO / Single
• Kolbenfläche: 6.27 cm²
• Schweißdruckbereich: 0-180 BAR
• Stromversorgung: 220V, 50/60Hz
• Nennleistung: 3 kW
• Heizerleistung: 1.5 kW
• Trimmerleistung: 0.75 kW
• Pumpenleistung: 0.75 kW
• Maximale Temperatur: 320 ℃
• Verpackungsmaße (Beispiele): 840×460×550 mm; 500×470×660 mm; 670×360×490 mm
• Bruttogewicht: 156.55 kg
