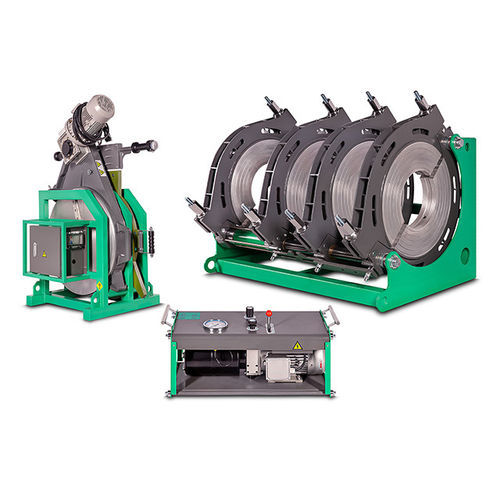

Stumpfschweißmaschine SWT-V450/280H

manuellfür große Durchmesserfür Rohre

Übersicht
Die SWT‑V Serie ist eine Baureihe hydraulischer Stumpfschweißmaschinen für großdimensionierte thermoplastische Rohre (HDPE, PE, PP, PVDF). Entwickelt für Bergbau, Trinkwassernetze, Abwasser und industrielle Rohrleitungen, gewährleistet sie stabile Schweißdrücke, präzise Temperaturregelung und gut wartbare Hydraulikeinheiten.

Hauptmerkmale

• Leistungsschalter in Kombination mit Fehlerstromschutz für elektrische Sicherheit.
• STUCCHI Schnellkupplungen für sichere hydraulische Verbindungen.
• DuPont‑Teflonbeschichtete Heizplatte zur Reduzierung von Anhaftungen; thermische Gleichmäßigkeit typ. ±5 °C.
• Akkumulator zur Aufrechterhaltung stabiler Schweißdrücke während des Verfahrens.
• Lüfterloser Hochleistungsmotor und Hydraulikstation mit Kartuschenventilen, Einsatz bis ~120 bar.
• Kompakter, starrer Rahmen zur Minimierung von Verformungen und Ölverlusten bei intensivem Einsatz.

Anwendungen

• Verlegung und Reparatur von HDPE, PE, PP und PVDF Rohren für Trinkwasser, Abwasser und Drainage.
• Pipelines im Bergbau (Schlammtransport, Gasentwässerung), industrielle Rohrnetze und geothermische Anlagen.
• Landwirtschaftliche Bewässerung und kommunale Bauwerke mit Anforderungen an langlebige thermoplastische Verbindungen.

Zubehör & Optionen

• Datenschreiber (z. B. PEWELDBANK) zur Aufzeichnung von Schweißparametern.
• Reduziereinsätze für verschiedene Durchmesser, Endlager, Rollböcke, Kräne und Handhabungsausrüstung.
• Verpackungs‑ und Versandoptionen für Einzelgeräte oder Chargenlieferungen.

Technische Daten

• Modelle: SWT‑V450/280H, SWT‑V500/280H, SWT‑V630/315H, SWT‑V800/500H.
• Schweißbereich OD (mm): 280–450 (SWT‑V450/280H); 280–500 (SWT‑V500/280H); 315–630 (SWT‑V630/315H); 500–800 (SWT‑V800/500H).
• Reduziereinsätze (Beispiele): SWT‑V450/280H — 280, 315, 355, 400; SWT‑V500/280H — 280, 315, 355, 400, 450; SWT‑V630/315H — 315, 355, 400, 450, 500, 560; SWT‑V800/500H — 500, 560, 630, 710.
• Stromversorgung: 380 V 50 Hz 3P (alle Modelle).
• Nennleistung (kW): 8.38; 10.3; 12.3; 18.2 (modellabhängig).
• Kolbenfläche (cm²): 22.37; 23.06; 23.06; 44 (je nach Modell).
• Gewicht NW/GW (kg): 405 / 486; 430 / 520; 618 / 729; 1300 / 1420 (je nach Modell).
• Hydraulikstation: Kartuschenventile, Schnelltrennrahmen, Kapazität bis ~120 bar.
