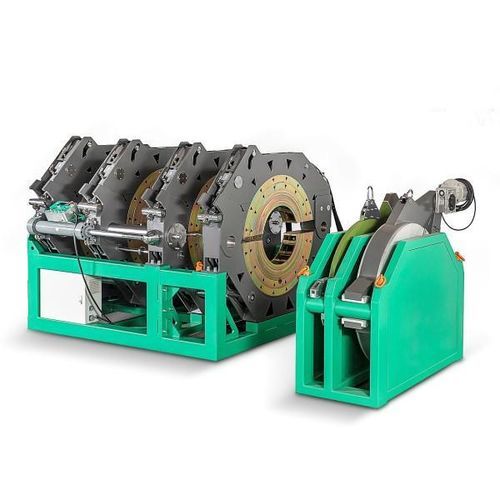

Stumpfschweißmaschine SWT-V1200/630SHP

manuellfür Thermoplaste230V einphasig

Produktübersicht
Aluminium-gefrästes Hochdruck-Thermofusions-Schweißgerät für das Butt-Fusion-Schweißen thermoplastischer Rohre in industriellen Einsatzbereichen. Geeignet für HDPE, PE, PP und PVDF. Ausgelegt zur Einhaltung von ISO 21307 und ASTM F2620 für Thermofusionsverfahren.

Hauptmerkmale

• Präzise hydraulische Steuerung mit fortschrittlichem Bedienfeld für reproduzierbare Schweißzyklen
• Robuster Rahmen mit "3+1"-Konfiguration zur Verbesserung der Stabilität bei kurzen Muffen
• Bedienerfreundliche Schnittstelle und ergonomisches Layout für einfache Einrichtung und Betrieb
• Breites Einsatzspektrum: Wassernetze, Gasverteilung, Industrieleitungen und Bergbau
• Mehrere Schutzsysteme zur Reduzierung betrieblicher Risiken
• Kritische hydraulische Komponenten (Dichtungen, Schnellverschlüsse, Druckventile) von etablierten Lieferanten aus Japan, USA und Italien

Schweißbare Werkstoffe
HDPE, PE, PP, PVDF

Anwendungen

• Wasserinfrastruktur: dichte Butt-Fusion-Verbindungen für Verteilernetze
• Gasverteilung: Schweißen für Gasverteilungsleitungen
• Industrieleitungen: langlebige Fusionsverbindungen für Prozess- und Versorgungsleitungen
• Bergbau: Leitungen für Wasser, Chemikalien und Materialtransport im Bergbaubetrieb

Technische Daten (Kurzfassung)
Modell: SWT-V1200/630SHP
Schweißbereich (Außendurchmesser): 630–1200 mm (24"–48" IPS)
Reduziereinsätze: 630, 710, 800, 900, 1000
Einsatztypen: Multi / ISO / Single
Kolbenfläche: 50,70 cm²
Schweißdruckbereich: 0–160 BAR
Spannung: 380V 50/60Hz, 3P
Nennleistung: 28,5 kW
Heizerleistung: 21,5 kW
Trimmerleistung: 4 kW
Pumpenleistung: 2,2 kW
Max Temperatur: 320℃
Verpackungsmaße: 2900×1600×2300 mm; 1220×1000×2350 mm; 850×400×560 mm
Bruttogewicht: 3595 kg

Schweißergebnisse
Erzeugt konsistente, hochintegrierte Butt-Fusion-Verbindungen an HDPE und kompatiblen Thermoplasten bei Einhaltung standardisierter Verfahren. Schweißnähte sind mit gängigen Prüfverfahren kontrollierbar und erfüllen industrielle Festigkeits- und Qualitätsanforderungen.

Technische Spezifikationen

• Modell: SWT-V1200/630SHP
• Schweißbereich (Außendurchmesser): 630–1200 mm (24"–48" IPS)
• Verfügbare Reduziereinsätze: 630, 710, 800, 900, 1000
• Einsatztypen: Multi / ISO / Single
• Kolbenfläche: 50,70 cm²
• Schweißdruckbereich: 0–160 BAR
• Spannung: 380V, 50/60Hz, 3-phasig
• Nennleistung: 28,5 kW
• Heizerleistung: 21,5 kW
• Trimmerleistung: 4 kW
• Pumpenleistung: 2,2 kW
• Max Temperatur: 320℃
• Verpackungsmaße: 2900×1600×2300 mm; 1220×1000×2350 mm; 850×400×560 mm
• Bruttogewicht: 3595 kg
• Rahmenkonstruktion: "3+1" für verbesserte Stabilität bei kurzen Muffen
• Zertifizierungen / Garantie: CE angegeben; 2 Jahre Garantie und technischer Support verfügbar
