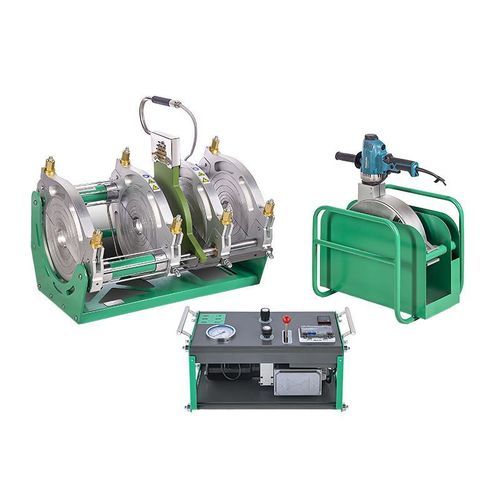

Stumpfschweißmaschine SWT-V160/63SHP

manuellfür Rohrefür Thermoplaste

Hochdruck-Thermofusionsschweißgeräte für PN25 HDPE-Wasserrohre, ausgelegt für Rohrdurchmesser von 63 bis 355 mm. Präzisionsgefrästes Aluminiumchassis, Patronen-Hydraulikventile und eine Makita-angetriebene Trimmer-Einheit gewährleisten zuverlässige Thermofusionsschweißungen für Wasser-, Gas-, Industrie- und Bergbauleitungen.

Hauptmerkmale

• Hydraulik-Patronenventile für vereinfachte Wartung und schnelle Reparatur.
• Trimmer mit Makita-Elektrobohrmaschine und Wurm-/Turbinenantrieb für stabile Fasen- und Kantenbearbeitung.
• Außen- und Innenklemmen aus präzisionsgefrästem Aluminium zur Vermeidung von Rohrgleiten und für exakte Zentrierung.
• Hydraulikschläuche am Rahmen aus Edelstahl zum Schutz vor Korrosion und Rissbildung.
• Heizplatte mit Dupont-PTFE (Teflon)-Beschichtung und Anschlussdose aus Edelstahl für lange Lebensdauer.
• Zylinder und Zugstange aus Edelstahl; Dichtungsringe renommierter internationaler Hersteller.

Spezifikationen (Kurz)

• Modelle: SWT-V160/63SHP, SWT-V200/63SHP, SWT-V250/90SHP, SWT-V315/90SHP, SWT-V355/90SHP.
• Schweißbereich (AD): SWT-V160/63SHP = 63–160 mm; SWT-V200/63SHP = 63–200 mm; SWT-V250/90SHP = 90–250 mm; SWT-V315/90SHP = 90–315 mm; SWT-V355/90SHP = 90–355 mm.
• Reduziereinsätze: 63, 75, 90, 110, 125, 140 (erweiterbar auf 160/180/200/225/250/280/315 je nach Modell).
• Einsetzt-Typen: Multi / ISO / Einzeln.
• Kolbenfläche: 6.27 cm² (SWT-V160/200); 10.99 cm² (SWT-V250); 20.02 cm² (SWT-V315/355).
• Schweißdruckbereich: 0–180 BAR.
• Stromversorgung: 220 V, 50/60 Hz.
• Nennleistung je Modell: 2,5 kW (SWT-V160); 3 kW (SWT-V200); 4,25 kW (SWT-V250); 5,25 kW (SWT-V315); 6,25 kW (SWT-V355).
• Heizerleistung: je nach Modell 1 kW, 1,5 kW, 2 kW, 3 kW oder 4 kW.
• Trimmerleistung: 0,75 kW (kleinere Modelle) oder 1,5 kW (größere Modelle) — Makita-angetrieben.
• Pumpenleistung: 0,75 kW. Max. Temperatur: 320 °C.

Charakteristiken / technische Daten

• Gehäuse: präzisionsgefrästes Aluminiumchassis für genaue Ausrichtung und Tragfähigkeit.
• Hydraulik: Hochdruck-Einheit mit Patronenventilen bis 180 BAR, modulare Bauweise für einfachen Service.
• Trimmer: gefräster Aluminiumkorpus kombiniert mit Makita-Bohrmaschine und Wurm-/Turbinenantrieb für konstante Leistung.
• Heizsystem: PTFE-Beschichtung (Dupont) auf Heizplatte für gleichmäßige Wärmeübertragung und lange Lebensdauer; präzise Temperaturregelung.
• Materialkompatibilität: HDPE, PE, PP, PVDF und ähnliche Thermoplaste.
• Optionen/Zubehör: kompatibel mit PEWeldBank Datenlogger; Aluminium-Stummelendhalter, Rollenunterstützung und zusätzliche Einsätze.
