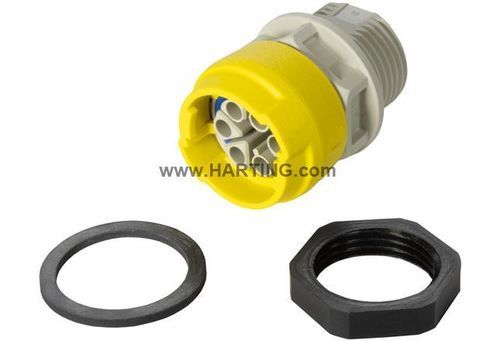

Elektrisches Steckverbinder-Gehäuse S15_PFT_STR-FM_DC_F_CRT_w/o-contacts

plattenmontiertIP65IP67

Produkttyp
Panel-Durchführung für Frontmontage

Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Panel-Durchführung
Spezifikation: Frontmontage

Ausführung
Geschlecht: Buchse (female)
Schirmung: Ungeschirmt
Anzahl der Kontakte: 5 (3 Signal / 2 Leistung)
PE-Kontakt: Ja
Verriegelungstyp: Kippverriegelung
Details: Crimpkontakte separat bestellen.
Packungsinhalt: Einschließlich Sicherungsmutter

Materialeigenschaften
Material (Einlage): Polyamid (PA)
Material (Haube/Gehäuse): Polyamid (PA)
Materialentzündbarkeitsklasse (UL 94): V-0

Spezifikationen und Zulassungen
IEC 61076-2-116
IEC 61984

Handelsdaten
Verpackungsgröße: 25
Ursprungsland: Rumänien
Europäische Zolltarifnummer: 85366990
eCl@ss: 27440103 Gehäuse für Sensor-Aktor-Steckverbinder (Sensor-/Aktorentechnik)
UNSPSC 24.0: 39121413

Hinweise
Abbildung dient nur der Illustration. Bitte Beschreibung beachten.

Technische Daten

• Leiterquerschnitt (mm²): 0.14 ... 2.5 mm²
• Leiterquerschnitt (AWG): AWG 26 ... AWG 14
• Verschmutzungsgrad: 3
• Nennstrom (Signal): 4 A
• Nennspannung (Signal): 48 V AC/DC
• Nennstoßspannung (Signal): 0.8 kV
• Verschmutzungsgrad (Signal): 3
• Nennstrom (Leistung): 20 A
• Nennspannung (Leistung): 48 V AC/DC
• Nennspannung Leiter-Leiter (Leistung): 48 V
• Nennstoßspannung (Leistung): 0.8 kV
• Verschmutzungsgrad (Leistung): 3
• Anziehmoment (Sicherungsmutter): 2 Nm
• Betriebstemperaturbereich: -30 ... +90 °C
• Kupplungszyklen: ≥ 100
• Schutzart (IEC 60529): IP65 / IP67
• Isolationsgruppe: I (CTI ≥ 600)
• Plattenstärke: 1 ... 10 mm
