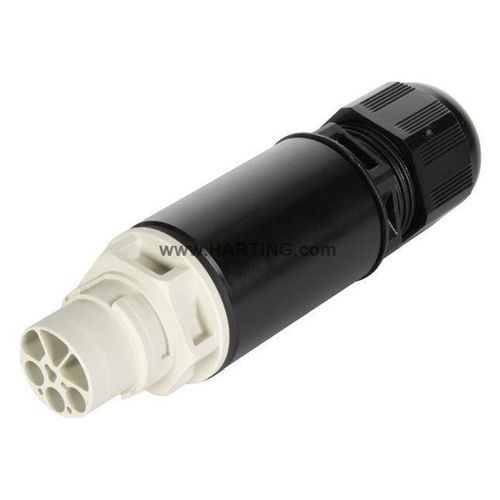

Elektrisches Steckverbinder-Gehäuse S15_CC_STR_DC_CRT_M_6P_6-13

IP67IP65wasserdicht

Übersicht

• Kabelstecker, Größe 15
• Männliche Ausführung mit Crimpanschluss
• Kontakte: 6 (3 Signalkontakte, 2 Leistungskontakte, 1 PE-Kontakt)
• Leiterquerschnitt: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Hebel-Verriegelung
• Schutzart: IP65 / IP67
• Klemmbereich: 6 ... 13 mm
• Gehäuse-/ Einsatzmaterialien: Polyamid (PA)

Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Kabelstecker
Artikel-Nr.: 97 00 000 1410

Ausführung
Anschlussart: Crimpanschluss
Geschlecht: Männlich
Schirmung: Ungeschirmt
Anzahl Kontakte: 6
Anzahl Signalkontakte: 3
Anzahl Leistungskontakte: 2
Anzahl Spezialkontakte: 1x PE-Kontakt
Spezifikation Spezialkontakte: PE-Kontakt
Verriegelungsart: Hebel-Verriegelung

Technische Daten
Leiterquerschnitt (mm²): 0,14 ... 2,5 mm²
Leiterquerschnitt (AWG): AWG 26 ... AWG 14
Verschmutzungsgrad: 3
Nennstrom (Signal): 4 A
Nennspannung (Signal): 48 V AC/DC
Nennstoßspannung (Signal): 1,5 kV
Verschmutzungsgrad (Signal): 3
Nennstrom (Leistung): 20 A
Nennspannung (Leistung): 48 V AC
Nennstoßspannung (Leistung): 0,8 kV
Verschmutzungsgrad (Leistung): 3
Grenztemperatur: -30 ... +90 °C
Kontaktzyklen: ≥ 100
Schutzart (IEC 60529): IP65 / IP67
Klemmbereich: 6 ... 13 mm
Isolationsgruppe: I (600 ≤ CTI)

Materialeigenschaften
Material (Einsatz): Polyamid (PA)
Farbe (Einsatz): Grau
Farbe (Kapuze/Gehäuse): Schwarz
Entflammbarkeit (UL 94): HB
RoHS: konform
ELV-Status: konform
China RoHS: e
REACH Anhang XVII: Nicht enthalten
REACH ANHANG XIV: Nicht enthalten
REACH SVHC-Stoffe: Nicht enthalten
California Proposition 65 Stoffe: Nicht enthalten

Spezifikationen und Zulassungen
IEC 61076-2-116
IEC 60228
IEC 61984

Kommerzielle Daten
Verpackungsgröße: 1
Herkunftsland: Rumänien
Europäische Zolltarifnummer: 85366990
eCl@ss: 27440115 Circular connector (set)

Merkmale / technische Spezifikationen

• Produkttyp: Kabelstecker
• Geschlecht: Männlich
• Anschluss: Crimpanschluss
• Gesamtkontakte: 6 (3 Signal / 2 Leistung / 1 PE)
• Leiterquerschnitt: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Nennströme: Signal 4 A, Leistung 20 A
• Nennspannungen: Signal 48 V AC/DC, Leistung 48 V AC
• Schutzart: IP65 / IP67
• Klemmbereich: 6 ... 13 mm
• Material: Polyamid (PA); Einsatz grau, Gehäuse schwarz
• Temperaturbereich: -30 ... +90 °C
• Kontaktzyklen: ≥ 100
