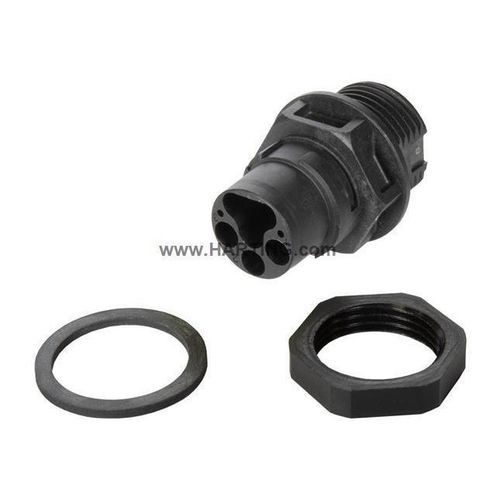

Plattenmontiertes Steckverbinder-Gehäuse S15_PFT_STR-FM_AC_M_CRT_w/o-contacts
IP67IP65kreisförmig

Plattenmontiertes Steckverbinder-Gehäuse - S15_PFT_STR-FM_AC_M_CRT_w/o-contacts - HARTING - IP67 / IP65 / kreisförmig
Plattenmontiertes Steckverbinder-Gehäuse - S15_PFT_STR-FM_AC_M_CRT_w/o-contacts - HARTING - IP67 / IP65 / kreisförmig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Einbauart
plattenmontiert
Schutzniveau
IP67, IP65
Weitere Eigenschaften
kreisförmig, Kunststoff

Beschreibung

Overview
  • Produkttyp: Durchführungsanschluss für Frontmontage (Plattenstärke 1 ... 10 mm)
  • Artikel-Nr.: 97 00 000 4419
  • Konfiguration: Rundsteckverbinder Größe 15, männlich, ungeschirmt, ohne Kontakte (Crimp-Kontakte bitte separat bestellen)


Identification
  • Kategorie: Steckverbinder
  • Serie: Rundsteckverbinder Größe 15
  • Element: Durchführung für Frontmontage
  • Normen: IEC 61076-2-116, IEC 61984


Version
  • Geschlecht: Männlich
  • Schirmung: Ungeschirmt
  • Anzahl Kontakte: 5 (2 Signal, 3 Leistung)
  • PE-Kontakt: Ja
  • Verriegelungsart: Kippverriegelung
  • Gehäuse/Verschraubung: Inkl. Verschraubungsmutter; Gehäusewanddicke max. 5 mm mit Mutter, >5 mm nur bei geerdetem Metallgehäuse oder Kunststoffgehäuse
  • Lieferumfang: inkl. Verschraubungsmutter


Materialeigenschaften
  • Material Einlage: Polyamid (PA), schwarz
  • Material Haube/Gehäuse: Polyamid (PA)
  • Entflammbarkeitsklasse (UL 94): V-0
  • Konformität: RoHS, ELV, China RoHS (e), REACH Anhang XVII/XIV: nicht enthalten; REACH SVHC: nicht enthalten; California Proposition 65: nicht enthalten


Specifications and approvals
  • IEC 61076-2-116
  • IEC 61984


Technische Daten
  • Leiterquerschnitt: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
  • Nennstrom (Signal): 10 A
  • Nennspannung (Signal): 63 V AC/DC
  • Nennstoßspannung (Signal): 1,5 kV
  • Nennstrom (Leistung): 16 A
  • Nennspannung Leiter-Erde (Leistung): 450 V AC / 600 V DC
  • Nennspannung Leiter-Leiter (Leistung): 630 V AC/DC
  • Nennstoßspannung (Leistung): 6 kV
  • Verschmutzungsgrad: 3 (Signal und Leistung)
  • Anziehmoment (Mutter): 2 Nm
  • Betriebstemperaturbereich: -30 ... +90 °C
  • Kontaktzyklen: ≥ 100
  • Schutzart (IEC 60529): IP65 / IP67
  • Isolationsgruppe: I (CTI ≥ 600)
  • Verpackungsgröße: 25
  • Herkunftsland: Rumänien
  • Warentarifnummer EU: 85366990
  • eCl@ss: 27440103
  • UNSPSC: 39121413
