Durchführung für Paneele S15_PFT_STR-FM_AC_F_CRT_w/o-contactsfür FronttafelMehrfachIP65
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Produktanwendungen
- für Paneele, für Fronttafel
- Aufbau
- Mehrfach
- Schutzart
- IP67, IP65
Beschreibung
Produktübersicht

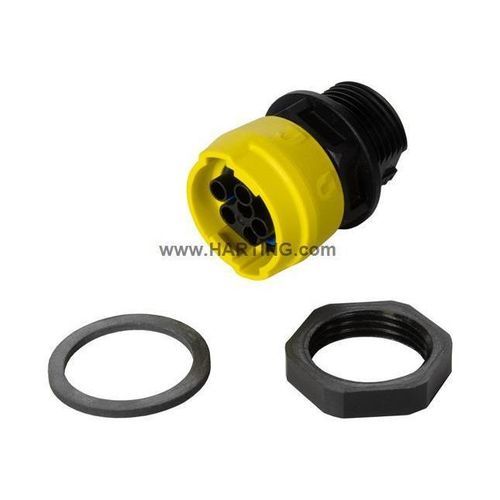

Panel-Durchführung für Frontmontage. Das Bild dient nur zur Illustration. Bitte Produktbeschreibung beachten.
Identifikation
Version
Technische Daten
Materialeigenschaften
Spezifikationen und Zulassungen
Handelsdaten
Merkmale
Panel-Durchführung für Frontmontage. Das Bild dient nur zur Illustration. Bitte Produktbeschreibung beachten.
Identifikation
- Kategorie: Steckverbinder
- Serie: Rundsteckverbinder Größe 15
- Element: Panel-Durchführung
- Spezifikation: für Frontmontage
Version
- Polung: Weiblich
- Schirmung: Unshielded (nicht geschirmt)
- Anzahl Kontakte: 5 (2 Signale, 3 Leistung)
- PE-Kontakt: Ja
- Verriegelungsart: Kippverriegelung
- Lieferumfang: inkl. Sicherungsmutter
- Details: Crimpkontakte sind separat zu bestellen. Gehäusewandstärke: max. 5 mm mit Sicherungsmutter; >5 mm nur mit geerdetem Metallgehäuse oder Kunststoffgehäuse.
Technische Daten
- Querschnitt Leiter: 0.14 ... 2.5 mm² (AWG 26 ... AWG 14)
- Bemessungsstrom (Signal): 10 A; Bemessungsspannung (Signal): 63 V AC/DC; Stoßspannung (Signal): 1,5 kV; Verschmutzungsgrad (Signal): 3
- Bemessungsstrom (Leistung): 16 A; Spannungsfestigkeit Leiter-Erde (Leistung): 450 V AC / 600 V DC; Leiter-Leiter: 630 V AC/DC; Stoßspannung (Leistung): 6 kV; Verschmutzungsgrad (Leistung): 3
- Anzugsmoment (Sicherungsmutter): 2 Nm
- Grenztemperatur: -30 ... +90 °C
- Kontaktzyklen: ≥ 100
- Schutzart (nach IEC 60529): IP65 / IP67
- Isolationsgruppe: I (CTI ≥ 600)
- Plattenstärke: 1 ... 10 mm
Materialeigenschaften
- Material Einsatz: Polyamid (PA), Farbe: schwarz
- Material Haube/Gehäuse: Polyamid (PA)
- Brennbarkeitsklasse (UL 94): V-0
- RoHS: konform; ELV: konform; China RoHS: e
- REACH / SVHC / Anhang XIV / Anhang XVII: Nicht enthalten
- California Proposition 65: Nicht enthalten
Spezifikationen und Zulassungen
- IEC 61076-2-116
- IEC 61984
Handelsdaten
- Verpackungsgröße: 25
- Ursprungsland: Rumänien
- Europäische Zolltarifnummer: 85366990
- eCl@ss: 27440103 (Sensor-Aktor-Steckverbinder Gehäuse)
- UNSPSC 24.0: 39121413
Merkmale
- Typ: Panel-Durchführung, Frontmontage
- Kontakte: 5 (2 Signal, 3 Leistung) mit PE-Kontakt
- Verriegelung: Kippverriegelung; inkl. Sicherungsmutter
- Elektrische Daten (Signal): 10 A / 63 V AC/DC; Stoß 1,5 kV
- Elektrische Daten (Leistung): 16 A; 450 V AC (Leiter-Erde), 600 V DC (Leiter-Erde), 630 V AC/DC (Leiter-Leiter); Stoß 6 kV
- Schutzart: IP65 / IP67
- Betriebstemperatur: -30 ... +90 °C
- Leiterbereich: 0.14 ... 2.5 mm² (AWG 26 ... 14)
- Material: Polyamid (PA), Einsatz schwarz, UL94 V-0
- Konformität: RoHS, ELV, REACH/California Prop 65 – nicht enthalten
