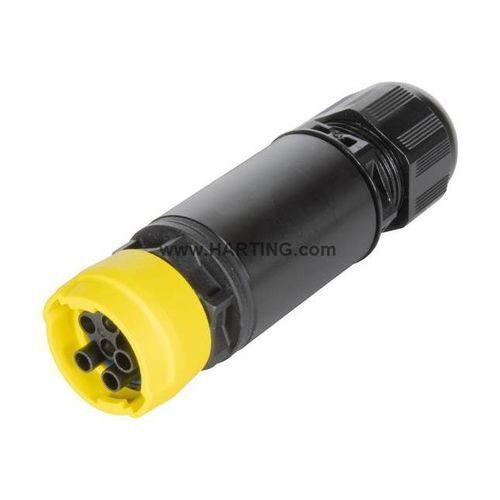

Datensteckverbinder S15_CC_STR_AC_CRT_F_6P_6-13StromversorgungKabel zu Kabelzirkulär
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Daten, Stromversorgung
- Format
- Kabel zu Kabel
- Form
- zirkulär
- Verbindungtyp
- Crimp, innen
- Elektrische Merkmale
- 6-polig, AC, DC
- Material
- Polyamid
- Schutzfaktor
- IP67, IP65
- Norm
- RoHS
- Weitere Eigenschaft
- mit Kabelverschraubung
- Primärstrom
Max: 16 A
Min: 10 A
- Spannung
Max: 600 V
Min: 63 V
- Betriebstemperatur
Max: 90 °C
(194 °F)Min: -30 °C
(-22 °F)
Beschreibung
Produktübersicht
Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Kabelstecker
Artikel-Nr.: 97 00 000 1411
Variante
Anschlussart: Crimp
Geschlecht: Buchse (weiblich)
Schirmung: Ungeschirmt
Anzahl Kontakte: 6 (Signal: 2; Leistung: 3; Spezial: 1x PE)
Technische Merkmale
Leiterquerschnitt: 0,14–2,5 mm²
Leiterquerschnitt (AWG): AWG 26–14
Nennstrom (Signal): 10 A
Nennspannung (Signal): 63 V AC/DC
Nennstoßspannung (Signal): 1,5 kV
Verschmutzungsgrad (Signal): 3
Nennstrom (Leistung): 16 A
Nennspannung (Leistung): 600 V AC
Nennstoßspannung (Leistung): 6 kV
Verschmutzungsgrad (Leistung): 3
Grenztemperatur: -30 … +90 °C
Kontaktzyklen: ≥ 100
Schutzart nach IEC 60529: IP65 / IP67
Klemmumfang: 6–13 mm
Isolationsgruppe: I (CTI ≥ 600)
Materialeigenschaften
Material Einlage: Polyamid (PA), schwarz
Farbe Gehäuse/Haube: Schwarz
Brennklasse (UL 94): HB
RoHS: konform
ELV-Status: konform
China RoHS: e
REACH Anhang XVII/Anhang XIV/SVHC: Nicht enthalten
California Proposition 65: Nicht enthalten
Spezifikationen und Zulassungen
Normen: IEC 61076-2-116; IEC 60228; IEC 61984
Kommerzielle Daten
Verpackungseinheit: 1
Ursprungsland: Rumänien
Europäischer Zolltarif: 85366990
eCl@ss: 27440115 Rundsteckverbinder (Satz)
Technische Zusammenfassung
- Kabelstecker, Buchse, Crimp-Anschluss
- Einlage aus Polyamid (PA), Schutzgehäuse schwarz
- 6 Kontakte: 2 Signal, 3 Leistung, 1 PE-Kontakt
- Leiterquerschnitt: 0,14–2,5 mm² (AWG 26–14)
- Klemmumfang: 6–13 mm
- Schutzart: IP65 / IP67
Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Kabelstecker
Artikel-Nr.: 97 00 000 1411
Variante
Anschlussart: Crimp
Geschlecht: Buchse (weiblich)
Schirmung: Ungeschirmt
Anzahl Kontakte: 6 (Signal: 2; Leistung: 3; Spezial: 1x PE)
Technische Merkmale
Leiterquerschnitt: 0,14–2,5 mm²
Leiterquerschnitt (AWG): AWG 26–14
Nennstrom (Signal): 10 A
Nennspannung (Signal): 63 V AC/DC
Nennstoßspannung (Signal): 1,5 kV
Verschmutzungsgrad (Signal): 3
Nennstrom (Leistung): 16 A
Nennspannung (Leistung): 600 V AC
Nennstoßspannung (Leistung): 6 kV
Verschmutzungsgrad (Leistung): 3
Grenztemperatur: -30 … +90 °C
Kontaktzyklen: ≥ 100
Schutzart nach IEC 60529: IP65 / IP67
Klemmumfang: 6–13 mm
Isolationsgruppe: I (CTI ≥ 600)
Materialeigenschaften
Material Einlage: Polyamid (PA), schwarz
Farbe Gehäuse/Haube: Schwarz
Brennklasse (UL 94): HB
RoHS: konform
ELV-Status: konform
China RoHS: e
REACH Anhang XVII/Anhang XIV/SVHC: Nicht enthalten
California Proposition 65: Nicht enthalten
Spezifikationen und Zulassungen
Normen: IEC 61076-2-116; IEC 60228; IEC 61984
Kommerzielle Daten
Verpackungseinheit: 1
Ursprungsland: Rumänien
Europäischer Zolltarif: 85366990
eCl@ss: 27440115 Rundsteckverbinder (Satz)
Technische Zusammenfassung
- Typ: Kabelstecker, Buchse, Crimp-Anschluss
- Kontakte gesamt: 6 (2 Signal, 3 Leistung, 1 PE)
- Leiterquerschnitt: 0,14–2,5 mm² (AWG 26–14)
- Nennströme: Signal 10 A, Leistung 16 A
- Nennspannungen: Signal 63 V AC/DC, Leistung 600 V AC
- Nennstoßspannungen: Signal 1,5 kV, Leistung 6 kV
- Schutzart: IP65 / IP67
- Klemmumfang: 6–13 mm
- Betriebstemperatur: -30 … +90 °C
- Material Einlage: Polyamid (PA), schwarz
- Normen: IEC 61076-2-116; IEC 60228; IEC 61984
