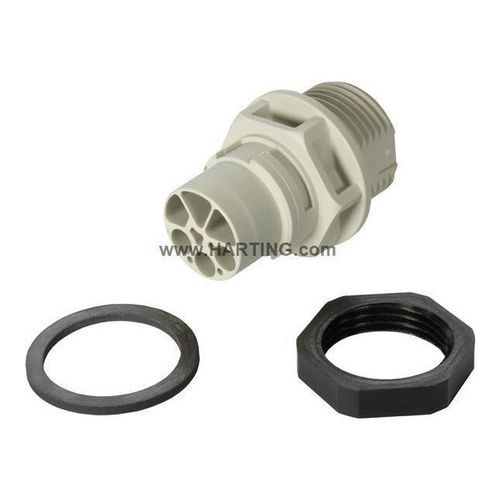

Plattenmontiertes Steckverbinder-Gehäuse S15_PFT_STR-FM_DC_M_CRT_w/o-contacts

IP67IP65kreisförmig

Kurzbeschreibung
Paneeldurchführung für Frontmontage. Artikel-Nr.: 97 00 000 4423. Neues Produkt.

Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Paneeldurchführung
Spezifikation: für Frontmontage

Version

• Geschlecht: Männlich
• Schirmung: Ungeschirmt
• Anzahl Kontakte: 5
• Anzahl Signalkontakte: 3
• Anzahl Leistungskontakte: 2
• PE-Kontakt: Ja
• Verriegelungsart: Kippverriegelung
• Packungsinhalt: inkl. Sicherungsmutter
• Details: Crimpkontakte bitte separat bestellen.

Technische Daten
Leiterquerschnitt (mm²): 0,14 ... 2,5 mm²
Leiterquerschnitt (AWG): AWG 26 ... AWG 14
Verschmutzungsgrad: 3
Nennstrom (Signal): 4 A
Nennspannung (Signal): 48 V AC/DC
Nennstoßspannung (Signal): 0,8 kV
Verschmutzungsgrad (Signal): 3
Nennstrom (Leistung): 20 A
Nennspannung (Leistung): 48 V AC/DC
Nennspannung Leiter-Leiter (Leistung): 48 V
Nennstoßspannung (Leistung): 0,8 kV
Verschmutzungsgrad (Leistung): 3
Anziehmoment: 2 Nm (Sicherungsmutter)
Grenztemperatur: -30 ... +90 °C
Matezyklen: ≥ 100
Schutzart gemäß IEC 60529: IP65 / IP67
Isolationsgruppe: I (CTI ≥ 600)
Plattenstärke: 1 ... 10 mm

Materialeigenschaften
Material (Einleger): Polyamid (PA)
Material (Haube/Gehäuse): Polyamid (PA)
Entflammbarkeitsklasse gemäß UL 94: V-0

Spezifikationen und Zulassungen
IEC 61076-2-116
IEC 61984

Kommerzielle Daten
Verpackungsgröße: 25
Ursprungsland: Rumänien
Europäische Zolltarifnummer: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology acturator)
UNSPSC 24.0: 39121413
