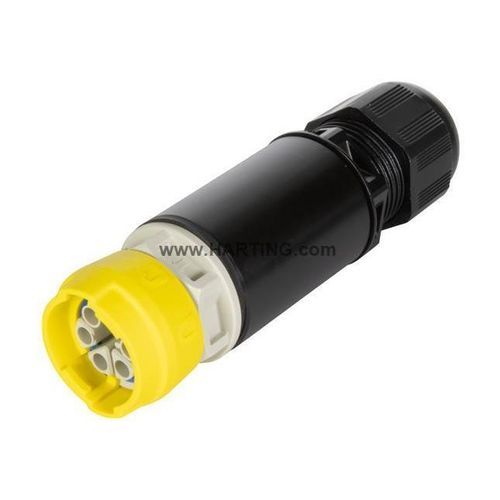

Kombinierter Steckverbinder S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

Kabel zu KabelzirkulärCrimp

Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Kabelsteckverbinder
Artikel-Nr.: 97 00 000 1412

Hauptmerkmale

• Kabelsteckverbinder, Buchse
• Crimp-Anschluss
• Einlage aus Polyamid (PA), grau
• Gehäuse/Abdeckung: schwarz
• 6 Kontakte (3 Signal, 2 Leistung, 1 PE)
• Leiterquerschnitt: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Klemmumfang: 6 ... 13 mm
• Schutzart: IP65 / IP67
• Kippverschlusssystem

Kontakte & Kontaktanordnung
Anzahl Kontakte: 6
Anzahl Signalkontakte: 3
Anzahl Leistungskontakte: 2
Anzahl Schutzleiterkontakte: 1 (PE-Kontakt)
Verriegelungsart: Kippverschluss

Technische Daten
Leiterquerschnitt (mm²): 0,14 ... 2,5 mm²
Leiterquerschnitt (AWG): AWG 26 ... AWG 14
Bemessungsstrom (Signal): 4 A
Bemessungsspannung (Signal): 48 V AC/DC
Bemessungsstoßspannung (Signal): 1,5 kV
Verschmutzungsgrad (Signal): 3
Bemessungsstrom (Leistung): 20 A
Bemessungsspannung (Leistung): 48 V AC
Bemessungsstoßspannung (Leistung): 0,8 kV
Verschmutzungsgrad (Leistung): 3
Grenztemperatur: -30 ... +90 °C
Steckzyklen: ≥ 100
Schutzart (IEC 60529): IP65 / IP67
Klemmumfang: 6 ... 13 mm
Isoliergruppe: I (CTI ≥ 600)

Materialien & Konformität
Material Einlage: Polyamid (PA)
Farbe Einlage: Grau
Farbe Gehäuse/Abdeckung: Schwarz
Entflammbarkeitsklasse (UL 94): HB
RoHS: konform
ELV-Status: konform
China RoHS: e
REACH Anhang XVII / XIV / SVHC: Nicht enthalten
California Proposition 65: Nicht enthalten

Spezifikationen / Zulassungen
IEC 61076-2-116
IEC 60228
IEC 61984

Handelsdaten
Verpackungsgröße: 1
Ursprungsland: Rumänien
Europäische Zolltarifnummer: 85366990
eCl@ss: 27440115 Circular connector (set)

Technische Spezifikationen

• Kategorie: Steckverbinder
• Serie: Rundsteckverbinder Größe 15
• Element: Kabelsteckverbinder, Buchse
• Anschlussart: Crimp
• Schirmung: ungeschirmt
• Kontakte gesamt: 6 (3 Signal, 2 Leistung, 1x PE)
• Leiterquerschnitt: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Bemessungsstrom (Signal): 4 A; (Leistung): 20 A
• Bemessungsspannung (Signal): 48 V AC/DC; (Leistung): 48 V AC
• Bemessungsstoßspannungen: Signal 1,5 kV; Leistung 0,8 kV
• Verschmutzungsgrad: 3
• Schutzart: IP65 / IP67
• Klemmumfang: 6 ... 13 mm
• Grenztemperatur: -30 ... +90 °C
• Steckzyklen: ≥ 100
• Material/Farbe Einlage: Polyamid (PA), grau; Gehäuse/Abdeckung schwarz
• Entflammbarkeit UL94: HB
• Normen: IEC 61076-2-116, IEC 60228, IEC 61984
• Verpackungsgröße: 1
• Ursprungsland: Rumänien
