Durchführung für Fronttafel S15_PFT_STR-FM_DC_M_6P

für PaneeleMehrfachIP67

Produktinformation

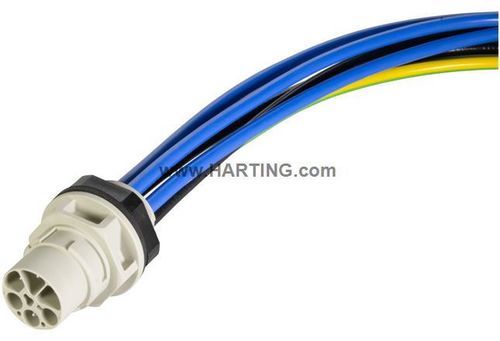

Abbildung dient nur zu Illustrationszwecken. Bitte technische Daten und Produktbeschreibung für die Bestellung beachten.

Eigenschaftsüberblick

• Panel-Durchführungssteckverbinder
• Mit Leitern geliefert
• Frontmontage
• Leiterlänge: 25 cm

Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Baugröße 15
Element: Panel-Durchführung
Spezifikation: Mit Leitern; für Frontmontage

Version
Geschlecht: Männlich
Schirmung: Ungeschirmt
Anzahl Kontakte: 5 (6P-Bezeichnung umfasst Signal-/Leistungskonfiguration)
Anzahl Signalkontakte: 3
Anzahl Leistungskontakte: 2
PE-Kontakt: Ja
Verriegelungsart: Kippverriegelung
Lieferumfang: Inkl. Sicherungsmutter

Technische Eigenschaften
Leiterquerschnitt: 2,5 mm² (AWG 14)
Verschmutzungsgrad: 3
Nennstrom (Signal): 4 A
Nennspannung (Signal): 48 V AC/DC
Nennstoßspannung (Signal): 0,8 kV
Nennstrom (Leistung): 20 A
Nennspannung (Leistung): 48 V AC/DC
Nennspannung Leiter-Leiter (Leistung): 48 V
Nennstoßspannung (Leistung): 0,8 kV
Anzugsdrehmoment (Sicherungsmutter): 2 Nm
Grenztemperatur: -30 ... +90 °C
Kopplungszyklen: ≥ 100
Schutzart (IEC 60529): IP65 / IP67
Isolationsgruppe: I (CTI ≥ 600)
Paneldicke: 1 ... 10 mm
Leiterlänge: 25 cm

Materialeigenschaften
Material Einlage: Polyamid (PA)
Material Kontakte: Kupferlegierung
Kontaktoberfläche: Silberplattiert
Material Haube/Gehäuse: Polyamid (PA)
Brandschutzklasse (UL 94): V-0
RoHS: konform mit Ausnahme (Kupferlegierung bis 4 % Blei)
ELV-Status: konform mit Ausnahme
REACH SVHC: Enthält Blei
California Proposition 65: Enthält Blei

Spezifikationen und Zulassungen

• IEC 61076-2-116
• IEC 60228
• IEC 61984
• VDE 0482-332-1-2
• IEC 60332-1-2 (Flammwidrigkeit)
• UL 2556 Sec. 9.4 (VW-1)
• UL 2556 Sec. 9.3 (FT1)

Kommerzielle Daten
Verpackungsgröße: 1
Ursprungsland: Rumänien
Europäische Zolltarifnummer: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology actuator)
UNSPSC 24.0: 39121413
