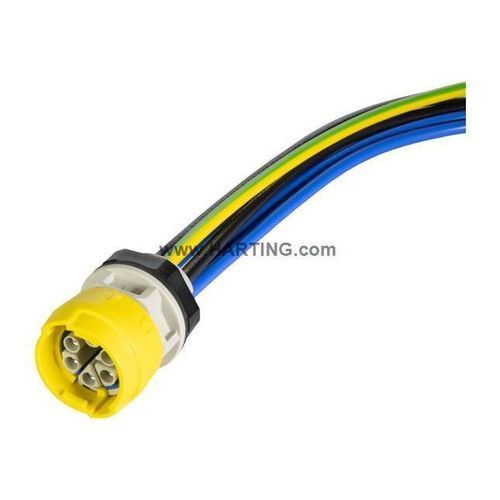

Durchführung für Paneele S15_PFT_STR-FM_DC_F_6P

für FronttafelMehrfachIP65

Produktname
S15_PFT_STR-FM_DC_F_6P_2.5mm²_0.25m

Artikelnummer
97 00 000 1408

Labels
New

Übersicht

• Paneeldurchführung (Panel feed-through) mit Leitern
• Frontmontage
• Leiterlänge: 0,25 m (25 cm)
• 5 Kontakte: 3 Signal + 2 Leistung

Identifikation / Klassifizierung
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Paneeldurchführung
Spezifikation: Mit Leitern; für Frontmontage

Version
Polung: Weiblich
Schirmung: Ungeschirmt
Anzahl Kontakte: 5 (3 Signalkontakte, 2 Leistungskontakte)
PE-Kontakt: Ja
Verriegelungsart: Kippverriegelung
Lieferumfang: inkl. Sicherungsmutter

Technische Merkmale

• Leiterquerschnitt: 2,5 mm² (AWG 14)
• Nennstrom (Signal): 4 A
• Nennspannung (Signal): 48 V AC/DC
• Stoßspannungsfestigkeit (Signal): 0,8 kV
• Nennstrom (Leistung): 20 A
• Nennspannung (Leistung): 48 V AC/DC
• Spannung Leiter-Leiter (Leistung): 48 V
• Verschmutzungsgrad: 3
• Anzugsmoment (Sicherungsmutter): 2 Nm
• Grenztemperatur: -30 … +90 °C
• Kontaktzyklen: ≥ 100
• Schutzart (IEC 60529): IP65 / IP67
• Isolationsgruppe: I (CTI ≥ 600)
• Plattenstärke: 1 … 10 mm

Material / Oberfläche
Einlage: Polyamid (PA)
Kontakte: Kupferlegierung, versilbert
Haube / Gehäuse: Polyamid (PA)
Flammbarkeitsklasse (UL 94): V-0

Konformität / Umwelt
RoHS: konform mit Ausnahme
RoHS-Ausnahmen: 6(c) Kupferlegierung mit bis zu 4 % Blei nach Gewicht
ELV-Status: konform mit Ausnahme
China RoHS: 50
REACH Anhang XVII: Nicht enthalten
REACH Anhang XIV: Nicht enthalten
REACH SVHC: Enthält Blei
California Proposition 65: Enthält Blei

Spezifikationen und Zulassungen
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (Flammbeständigkeit)
UL 2556 Sec. 9.4 (VW-1)
UL 2556 Sec. 9.3 (FT1)

Kommerzielle Daten
Verpackungsgröße: 1
Ursprungsland: Rumänien
Europäische Zolltarifnummer: 85366990
eCl@ss: 27440103 Sensor-/Aktuator-Steckverbinder Chassis (Sensor-/Aktuatortechnik)
UNSPSC 24.0: 39121413

Wesentliche Spezifikationen

• Kategorie: Steckverbinder — Rundsteckverbinder Größe 15
• Element: Paneeldurchführung, Frontmontage, mit Leitern
• Kontakte: 5 (3 Signal, 2 Leistung) mit PE-Kontakt
• Signal: 4 A / 48 V AC/DC / Stoß 0,8 kV
• Leistung: 20 A / 48 V AC/DC / Stoß 0,8 kV
• Leiterquerschnitt: 2,5 mm² (AWG 14), Länge 0,25 m
• Schutzart: IP65 / IP67
• Temperaturbereich: -30 … +90 °C
• Materialien: Gehäuse Polyamid, Kontakte Kupferlegierung versilbert
• Konformität: siehe Konformitätsabschnitt
