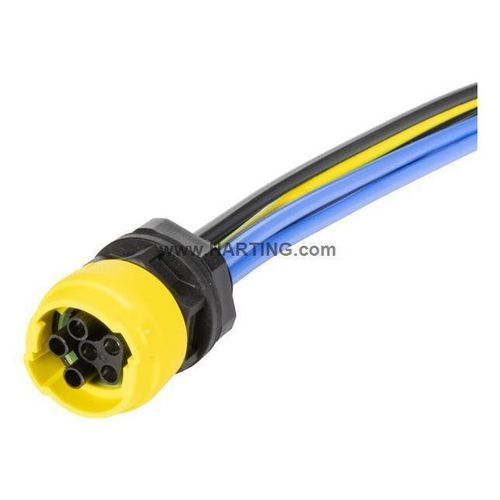

Plattenmontiertes Steckverbinder-Gehäuse S15_PFT_STR-FM_AC_F_6P

IP67IP65Kunststoff

Produktdetails
Identifikation:
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Paneeldurchführung
Speziifikation: Mit Leitern; für Frontmontage

Version
Geschlecht: Weiblich
Schirmung: Ungeschirmt
Anzahl Kontakte: 5
Anzahl Signal-Kontakte: 2
Anzahl Leistungs-Kontakte: 3
PE-Kontakt: Ja
Verriegelungsart: Kippverriegelung
Lieferumfang: inkl. Sicherungsmutter

Technische Merkmale
Leiterquerschnitt (mm²): 2,5 mm²
Leiterquerschnitt (AWG): AWG 14
Verschmutzungsgrad: 3
Nennstrom (Signal): 10 A
Nennspannung (Signal): 63 V AC/DC
Nennstoßspannung (Signal): 1,5 kV
Verschmutzungsgrad (Signal): 3
Nennstrom (Leistung): 16 A
Nennspannung Leiter-Erde (Leistung): 450 V AC / 600 V DC
Nennspannung Leiter-Leiter (Leistung): 630 V AC/DC
Nennstoßspannung (Leistung): 6 kV
Verschmutzungsgrad (Leistung): 3
Anziehmoment: 2 Nm (Sicherungsmutter)
Grenztemperatur: -30 ... +90 °C
Kupplungszyklen: ≥ 100
Schutzart nach IEC 60529: IP65 / IP67
Isoliergruppe: I (600 ≤ CTI)
Plattenstärke: 1 ... 10 mm
Leiterlänge: 25 cm

Materialeigenschaften
Material (Insert): Polyamid (PA)
Farbe (Insert): Schwarz
Material (Kontakte): Kupferlegierung
Oberfläche (Kontakte): Silberbeschichtet
Material (Haube/Gehäuse): Polyamid (PA)
Brandklasse gemäß UL 94: V-0
RoHS: konform mit Ausnahme (6(c): Kupferlegierung mit bis zu 4 % Blei nach Gewicht)
REACH Anhang XVII Stoffe: Nicht enthalten
REACH ANHANG XIV Stoffe: Nicht enthalten
REACH SVHC Stoffe: Ja (Blei gelistet)
ECHA SCIP Nummer: 0d7d3693-d625-47ab-934a-d241bf72c86e
California Proposition 65 Stoffe: Ja (Blei)

Spezifikationen und Zulassungen
Normen / Zulassungen: IEC 61076-2-116; IEC 60228; IEC 61984; VDE 0482-332-1-2; IEC 60332-1-2 Flammwidrigkeit; UL 2556 Sec. 9.4 (VW-1); UL 2556 Sec. 9.3 (FT1)

Handelsdaten
Verpackungsgröße: 1
Netto-Gewicht: 60,4 g
Ursprungsland: Rumänien
Europäische Zolltarifnummer: 85366990
eCl@ss: 27440103 Sensor-Aktor-Steckverbinder Chassis (sensor technology acturator)
UNSPSC 24.0: 39121413

Technische Merkmale

• Modellreihe: S15_PFT (Größe 15 Paneeldurchführung)
• Anzahl Kontakte: 5 (3 Leistung + 2 Signal) mit PE-Kontakt
• Leiterquerschnitt: 2,5 mm² (AWG 14)
• Nennströme: Leistung 16 A; Signal 10 A
• Nennspannungen: Leistung bis 630 V AC/DC Leiter-Leiter; Leiter-Erde 450 V AC / 600 V DC; Signal 63 V AC/DC
• Nennstoßspannungen: Signal 1,5 kV; Leistung 6 kV
• Schutzart: IP65 / IP67
• Temperaturbereich: -30 °C bis +90 °C
• Anziehmoment (Sicherungsmutter): 2 Nm
• Kupplungszyklen: ≥ 100
• Gehäuse/Insert Material: Polyamid (PA); Kontakte: Kupferlegierung, silberbeschichtet
• Lieferumfang: inklusive Sicherungsmutter
• Leiterlänge: 25 cm (mit Leitern, für Frontmontage)
