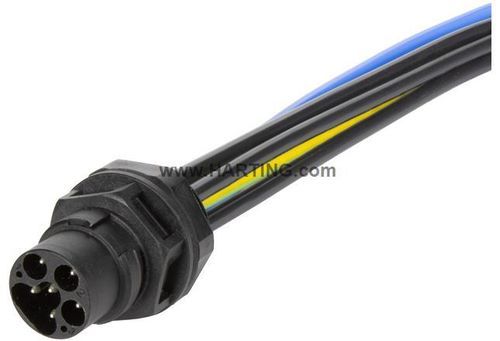

Elektrisches Steckverbinder-Gehäuse S15_PFT_STR-FM_AC_M_6P

plattenmontiertIP65IP67

Produktübersicht

• Artikel-Nr.: 21 15 510 0025
• Produkttyp: Panel-Durchführung zur Frontmontage mit Leitern
• Leiterlänge: 25 cm (0,25 m)
• Kontaktanzahl: 5 (2 Signal, 3 Leistung) mit PE-Kontakt

Identifizierung
Kategorie: Steckverbinder
Serie: Rundsteckverbinder S15 (Größe 15)
Element: Panel-Durchführung
Spezifikation: Mit Leitern; Frontmontage

Version
Geschlecht: Männlich
Schirmung: Ungeschirmt
Anzahl Kontakte: 5 (2 Signal, 3 Leistung)
PE-Kontakt: Ja
Verriegelungstyp: Kippverriegelung
Plattenstärke: 1 ... 10 mm (Gehäusewandstärke max. 5 mm mit Kontermutter; >5 mm nur mit geerdetem Metallgehäuse oder Kunststoffgehäuse)
Lieferumfang: Inkl. Kontermutter

Technische Merkmale
Leiterquerschnitt: 2,5 mm² (AWG 14)
Nennstrom (Signal): 10 A
Nennspannung (Signal): 63 V AC/DC
Nennstoßspannung (Signal): 1,5 kV
Nennstrom (Leistung): 16 A
Nennspannung Leiter-Erde (Leistung): 450 V AC / 600 V DC
Nennspannung Leiter-Leiter (Leistung): 630 V AC/DC
Nennstoßspannung (Leistung): 6 kV
Anziehmoment (Kontermutter): 2 Nm
Temperaturbereich: -30 … +90 °C
Kupplungszyklen: ≥ 100
Schutzart (IEC 60529): IP65 / IP67
Isolationsgruppe: I (CTI ≥ 600)

Materialeigenschaften
Material (Einlage): Polyamid (PA), Einlagefarbe: Schwarz
Material (Kontakte): Kupferlegierung, Kontakte versilbert
Material (Haube/Gehäuse): Polyamid (PA)
Flammbeständigkeit (UL 94): V-0
RoHS: konform mit Ausnahmeregelung (6(c): Kupferlegierung mit bis zu 4 % Blei nach Gewicht)
REACH SVHC: Enthält Blei (siehe Materialhinweise)
ECHA SCIP: 0d7d3693-d625-47ab-934a-d241bf72c86e
California Prop 65: Enthält Blei

Spezifikationen und Zulassungen
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (Flammfestigkeit)
UL 2556 Sec. 9.4 (VW-1); UL 2556 Sec. 9.3 (FT1)

Kommerzielle Daten
Verpackungsgröße: 1
Netto-Gewicht: 59,1 g
Ursprungsland: Rumänien
EU-Zolltarifnummer: 85366990
eCl@ss: 27440103 (Sensor-Aktor-Steckverbinder-Chassis)
UNSPSC: 39121413

Technische Merkmale

• Panel-Durchführung S15-Serie mit vormontierten Leitern zur Frontmontage
• Artikelnummer: 21 15 510 0025
• Leiterquerschnitt: 2,5 mm² (AWG 14); Leiterlänge: 25 cm
• Kontakte: Kupferlegierung, versilbert; 5 Kontakte (2 Signal, 3 Leistung) mit PE
• Nennwerte: Signal 10 A / 63 V AC/DC; Leistung 16 A / bis 630 V AC/DC
• Schutzart: IP65 / IP67; Kupplungszyklen ≥ 100
• Betriebstemperatur: -30 … +90 °C
• Lieferumfang: Kontermutter; Anziehmoment 2 Nm
