Datensteckverbinder S15_PFT_STR-FM_AC_M_CRT_w/o-contacts
StromversorgungrundCrimp

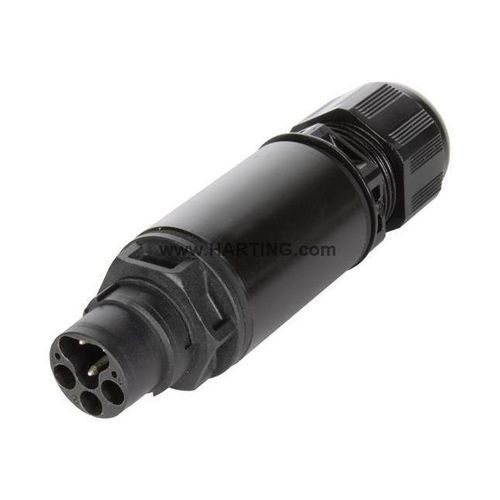

Datensteckverbinder - S15_PFT_STR-FM_AC_M_CRT_w/o-contacts - HARTING - Stromversorgung / rund / Crimp
Datensteckverbinder - S15_PFT_STR-FM_AC_M_CRT_w/o-contacts - HARTING - Stromversorgung / rund / Crimp
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Daten, Stromversorgung
Form
rund
Verbindungtyp
Crimp, außen
Elektrische Merkmale
6-polig
Material
Polyamid
Schutzfaktor
IP65, IP67
Primärstrom

Max: 16 A

Min: 10 A

Spannung

Max: 600 V

Min: 63 V

Betriebstemperatur

Max: 90 °C
(194 °F)

Min: -30 °C
(-22 °F)

Beschreibung

Produktübersicht
  • Rundkabelstecker, männlich, Crimp-Anschluss
  • 6 Kontakte (3 Leistung, 2 Signal, 1 PE)
  • Kontaktträger: Polyamid (PA), schwarz
  • Leiterquerschnitt: 0,14–2,5 mm² (AWG 26–14)
  • Abklemmumfang: 6–13 mm
  • Schutzart: IP65 / IP67
  • Betriebstemperatur: -30 bis +90 °C


Identifikation
Kategorie: Steckverbinder
Serie: Rundsteckverbinder Größe 15
Element: Kabelstecker
Modell/Referenz: S15_CC_STR_AC_CRT_M_6P_6-13mm

Ausführung
  • Anschlussart: Crimp
  • Polung: Männlich
  • Schirmung: Ungeschirmt
  • Anzahl Kontakte: 6 (3 Leistung, 2 Signal, 1 PE)
  • Verriegelung: Klappverschluss


Technische Eigenschaften
  • Leiterquerschnitt: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
  • Nennstrom (Signal): 10 A; Nennspannung (Signal): 63 V AC/DC
  • Nennstrom (Leistung): 16 A; Nennspannung (Leistung): 600 V AC
  • Nennstoßspannung: Signal 1,5 kV; Leistung 6 kV
  • Verschmutzungsgrad: 3
  • Kontaktzyklen: ≥ 100
  • Isolationsgruppe: I (CTI ≥ 600)


Materialeigenschaften
  • Kontaktträgermaterial: Polyamid (PA), schwarz
  • Gehäuse-/Haubenfarbe: Schwarz
  • Flammbarkeitsklasse (UL 94): HB
  • Umweltkonformität: RoHS konform, ELV konform, China RoHS: e, REACH Anhang XIV/XVII/SVHC: nicht enthalten


Handelsdaten
  • Verpackungseinheit: 1
  • Ursprungsland: Rumänien
  • EU-Zolltarifnummer: 85366990
  • eCl@ss: 27440115 Circular connector (set)

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von HARTING anzeigen
