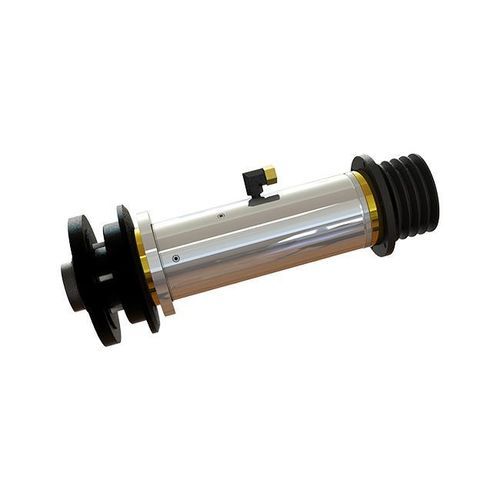

Schleifspindel DYFJM-120(065)28/5.5A2-F

mit RiemenantriebISO

EINFÜHRUNG
Das Modell DYFJM-120(065)28/5.5A2-F ist eine kompakte Spindel für das Rundschleifen, ausgelegt auf hohe radiale Steifigkeit. Radiale Steifigkeit ≥800 N/μm trägt das Rundschleif-Belastungsprofil; Einbaudurchmesser φ120 mm und Masse 58±1 kg reduzieren den Platzbedarf. Wichtige Betriebsdaten: Zapfendurchmesser φ65 mm, Rotationsgenauigkeit ≤0.0003 mm, Nenndrehzahl 2200 U/min.

Wesentliche Daten
Durchmesser: Φ120 mm
Radiale Steifigkeit: ≥800 N/μm
Zapfendurchmesser: φ65 mm
Nenndrehzahl/Höchstgeschwindigkeit: 2200 U/min
Rotationsgenauigkeit: ≤0.0003 mm
Gewicht: 58±1 kg

TECHNISCHE DATEN
Einbau-Außendurchmesser (mm): φ120
Zapfendurchmesser (mm): φ65
Antriebsöltyp: ISO VG3
Ölversorgungsdruck (MPa): 2.0-2.5
Axiale statische Steifigkeit (N/μm): ≥100
Radiale statische Steifigkeit (N/μm): ≥800
Radialer Rundlauf vorne (mm): ≤0.001
Axiale Endbewegung (mm): ≤0.001
Rotationsgenauigkeit (mm): ≤0.0003
Antriebstyp: Riemenantrieb (belt drive)
Drehrichtung: Im Uhrzeigersinn
Nenndrehzahl/Höchstgeschwindigkeit (U/min): 2200
Anwendungsbereich: Rundschleifmaschinen
Gewicht (kg): 58±1

Merkmale / Technische Spezifikationen

• Modell: DYFJM-120(065)28/5.5A2-F
• Einbau-Außendurchmesser: φ120 mm
• Zapfendurchmesser: φ65 mm
• Antriebsöltyp: ISO VG3
• Ölversorgungsdruck: 2.0-2.5 MPa
• Axiale statische Steifigkeit: ≥100 N/μm
• Radiale statische Steifigkeit: ≥800 N/μm
• Radialer Rundlauf vorne: ≤0.001 mm
• Axiale Endbewegung: ≤0.001 mm
• Rotationsgenauigkeit: ≤0.0003 mm
• Antriebstyp: Riemenantrieb
• Drehrichtung: Im Uhrzeigersinn
• Nenndrehzahl / Höchstgeschwindigkeit: 2200 U/min
• Anwendungsbereich: Rundschleifmaschinen
• Gewicht: 58±1 kg
