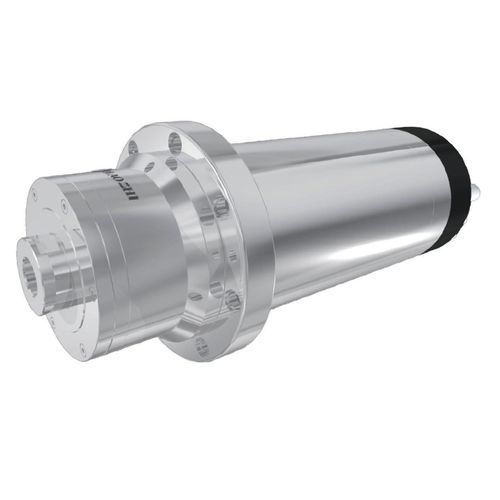

Spindel für Innenschleifen DGZM-12042/15-DFWQS

motorisiertwassergekühltmit hoher Drehzahl

Produktübersicht
Ein vorderer Flansch verändert die Übertragung der Spindellasten in die Maschinenstruktur. Das Modell DGZM-12042/15-DFWQS kombiniert diese Flanschmontage mit einer Dauerdrehzahl von 42.000 U/min und einer Nennleistung von 15 kW zur starren Integration in hochdynamische Innenschleif-Anwendungen.

Kurzdaten (Zusammenfassung)
Durchmesser: Φ120 mm
Maximale Drehzahl: 42.000 U/min
Nennleistung (S1): 15 kW
Nennmoment (S1): 3,5 N·m

Technische Daten
Modell: DGZM-12042/15-DFWQS
Durchmesser: Φ120 mm
Maximale Drehzahl: 42.000 U/min
Maximale Frequenz: 1.400 Hz
Nenndrehzahl: 42.000 U/min
Nennfrequenz: 1.400 Hz
Bemessungsspannung: 380 V
Bemessungsstrom: 31 A
Nennleistung: 15,0 kW
Nenndrehmoment: 3,5 N·m
Motorart: Asynchronmotor (Induktion)
Lagertyp: Keramikkugellager
Kühlverfahren: Wasserkühlung
Kühlmitteldurchfluss: 4,6 L/min (bei 0,25 MPa)
Motortemperatursensor: KTY
Vibrationsgeschwindigkeit: <0,8 mm/s
Gewicht: 24 ± 1 kg
Werkzeugschnittstelle: Gerade Bohrung und Gewinde Φ23-M22×1.5

Merkmale

• Flanschmontage zur gezielten Übertragung der Spindellasten in die Maschinenstruktur
• Dauerlauf bis 42.000 U/min
• Nennleistung 15 kW für starre Innenschleifanwendungen
• Keramikkugellager für hohe Laufruhe bei Drehzahl
• Wasserkühlung mit definiertem Volumenstrom

Anwendungsbereiche

• Hochgeschwindigkeits-Innenschleifen mit Bedarf an hoher Steifigkeit
• Integration in Schleifmaschinen, die Flanschmontage erfordern

Technische Spezifikationen

• Modell: DGZM-12042/15-DFWQS
• Durchmesser: Φ120 mm
• Maximale / Nenndrehzahl: 42.000 U/min
• Maximale / Nennfrequenz: 1.400 Hz
• Bemessungsspannung / -strom: 380 V / 31 A
• Nennleistung: 15,0 kW
• Nenndrehmoment: 3,5 N·m
• Motorart: Asynchronmotor
• Lagertyp: Keramikkugellager
• Kühlung: Wasserkühlung, 4,6 L/min (0,25 MPa)
• Motortemperatursensor: KTY
• Vibrationsgeschwindigkeit: <0,8 mm/s
• Gewicht: 24 ± 1 kg
• Werkzeugschnittstelle: Gerade Bohrung und Gewinde Φ23-M22×1.5
