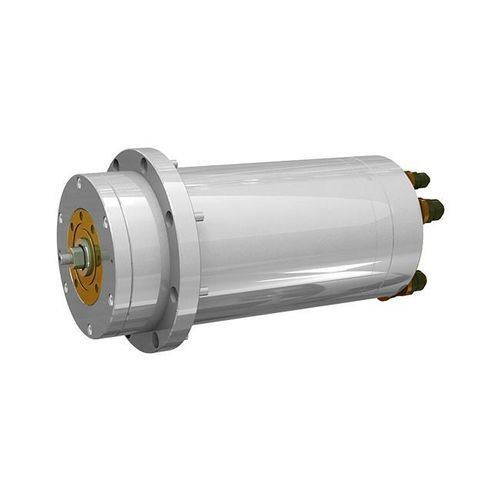

Spindel für Innenschleifen DYFDM-150(035)240/7.5-XWS

motorisierthydrostatischISO

Produktbeschreibung
Für die Hochgeschwindigkeits-Bohrungsbearbeitung ausgelegt, führt die DYFDM-150-Konfiguration präzise Innenschleifarbeiten bei einem Einbaudurchmesser Φ150 mm aus. Die hydrostatische Unterstützung gewährleistet eine Rotationsgenauigkeit innerhalb von 0,0001 mm während der Bearbeitung.

Kurzübersicht
Einbaudurchmesser: Φ150 mm
Höchstgeschwindigkeit: 24000 U/min

Technische Daten

• Modell: DYFDM-150(035)240/7.5-XWS
• Mittenhöhe (mm): φ150
• Schmieröltyp: ISO VG2
• Ölversorgungsdruck (MPa): 2.5–3.0
• Axiale statische Steifigkeit (N/μm): ≥50
• Radiale statische Steifigkeit (N/μm): ≥40
• Radialer Rundlauf am vorderen Ende (mm): ≤0.0003
• Axialer Endhub (mm): ≤0.0003
• Rotationsgenauigkeit (mm): ≤0.0001
• Antriebsart: Eingebauter Motorantrieb
• Drehrichtung: Gegen den Uhrzeigersinn
• Höchstgeschwindigkeit (U/min): 24000
• Max. Frequenz (Hz): 800
• Motorsystem: Asynchronmotor
• Nennspannung (V): 380
• Ausgangsleistung S1 100% (kW): 7.5
• Ausgangsdrehmoment S1 100% (N·m): 3
• Nennstrom S1 100% (A): 15
• Kühlsystem: Ölkühlung (empfohlen)
• Anwendungsbereich: Hochgeschwindigkeits-Innenschleifmaschinen
• Gewicht (kg): 43±2

Merkmale / technische Spezifikationen

• Hydrostatisches Lager für sehr geringe Rotationsabweichung (≤0.0001 mm).
• Ausgelegt für Hochgeschwindigkeits-Innenschliff bis 24.000 U/min.
• Eingebauter Motor vereinfacht Montage und reduziert mechanische Übertragungselemente.
• Empfohlenes Öl: ISO VG2; Ölversorgungsdruck 2.5–3.0 MPa.
• Hohe statische Steifigkeit: axial ≥50 N/μm; radial ≥40 N/μm.
