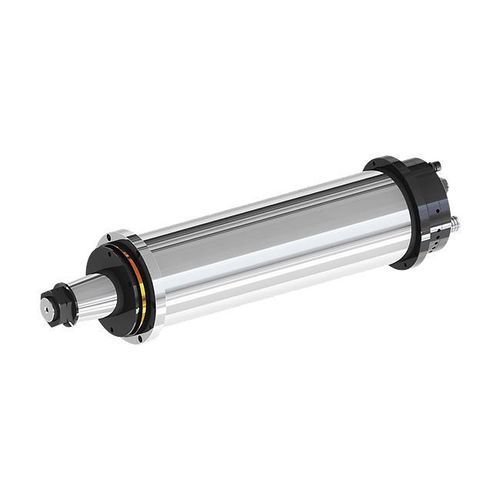

Schleifspindel DYFDM-200(100)20/23-F

motorisiertISOölgeschmiert

Einführung
Das Modell DYFDM-200(100)20/23-F ist eine Spindel für das Schleifen von Laufbahnen und für spezielle Schleifmaschinen ausgelegt. Es kombiniert einen hinten montierten Synchronmotor im S1-Betrieb mit einer empfohlenen Ölkühlung, um thermische Stabilität bei Dauerbetrieb zu gewährleisten.

Kurze Spezifikation
Durchmesser: φ200 mm
Maximale Drehzahl: 2500 U/min
Motor: hinten montierter Synchronmotor 23 kW (S1 100%), Dauerdrehmoment 110 N·m
Kühlung: Ölkühlung (empfohlen)

Technische Daten
Modell: DYFDM-200(100)20/23-F
Einbau-Außendurchmesser (mm): φ200
Antriebsöltyp: ISO VG5
Ölversorgungsdruck (MPa): 2.5–3
Axiale statische Steifigkeit (N/μm): ≥350
Radiale statische Steifigkeit (N/μm): ≥200
Radialer Rundlauf Front (mm): ≤0.001
Axiale Endbewegung (mm): ≤0.001
Rotationsgenauigkeit (mm): ≤0.0003
Laufwerkstyp: Motorantrieb hinten
Drehbewegung: gegen den Uhrzeigersinn
Höchstgeschwindigkeit (U/min): 2500
Max. Frequenz (Hz): 167
Motorsystem: Synchronmotor
Nennspannung (V): 380
Ausgangsleistung S1 100% (kW): 23
Ausgangsdrehmoment S1 100% (N·m): 110
Bemessungsstrom S1 100% (A): 43
Netto-Gewicht (kg): 190±2

Anwendungen & Vorteile
Für Laufbahnschleifmaschinen konzipiert, liefert die Spindel die erforderliche axiale und radiale Steifigkeit sowie Rotationspräzision für das Finish von Lagerspuren. Die hinten angeordnete Synchronmotor-Lösung sorgt für konstantes Drehmoment im Dauerbetrieb und erleichtert die mechanische Integration.

Charakteristiken / technische Spezifikationen

• Modell: DYFDM-200(100)20/23-F
• Einbau-Außendurchmesser: φ200 mm
• Maximale Drehzahl: 2500 U/min
• Motorsystem: Synchronmotor, hinten montiert
• Leistung (S1 100%): 23 kW
• Ausgangsdrehmoment (S1 100%): 110 N·m
• Bemessungsstrom (S1 100%): 43 A
• Nennspannung: 380 V
• Antriebsöltyp: ISO VG5
• Ölversorgungsdruck: 2.5–3 MPa
• Axiale statische Steifigkeit: ≥350 N/μm
• Radiale statische Steifigkeit: ≥200 N/μm
• Radialer Rundlauf Front: ≤0.001 mm
• Axiale Endbewegung: ≤0.001 mm
• Rotationsgenauigkeit: ≤0.0003 mm
• Drehbewegung: gegen den Uhrzeigersinn
• Max. Frequenz: 167 Hz
• Kühlsystem: Ölkühlung (empfohlen)
• Anwendungsbereich: Laufbahnschleifmaschinen
• Nettogewicht: 190±2 kg
