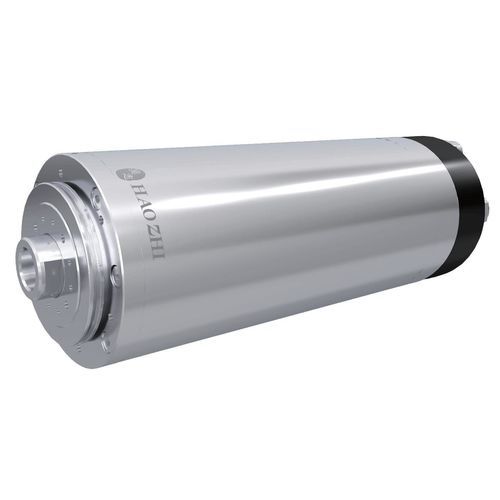

Spindel für Innenschleifen DGZM-08040/4.0 DWS

motorisiertwassergekühlt

Produktbeschreibung
Die DGZM-08040/4.0-DWS ist eine kompakte Innenschleifspindel für die präzise Bearbeitung kleiner Bohrungen, geeignet bei begrenztem Einbaudurchmesser und geringer bewegter Masse. Gehäusedurchmesser: Φ80 mm; Gewicht ca. 7 kg. Nennleistung 4,0 kW (S1), bis 6 kW (S6-20%), maximale Drehzahl 40.000 U/min. Wasserkühlung empfohlen. Keramikkugellager sorgen für Stabilität bei hohen Drehzahlen. Werkzeugschnittstelle: Gerade Bohrung und Schraubengewinde Φ15-M14-X1.5.

Kurzdaten
Durchmesser: Φ80 mm
Maximale Drehzahl: 40.000 U/min
Nennleistung (S1): 4,0 kW — S6-20%: 6 kW
Nenndrehmoment (S1): 1,29 N·m — S6-40%: 1,91 N·m
Gewicht: ca. 7 ± 0,5 kg

Technische Daten
Modell: DGZM-08040/4.0 DWS
Maximale Frequenz: 1.334 Hz
Nenngeschwindigkeit: 1.000 U/min
Nennfrequenz: 100 Hz
Bemessungsspannung: 380 V
Bemessungsstrom: 8,2 A
Motorart: Asynchronmotor
Lagertyp: Keramikkugellager
Kühlverfahren: Wasserkühlung (empfohlen); Durchfluss 2–3 L/min bei 0,25 MPa
Motortemperatursensor: KTY
Vibrationsgeschwindigkeit: 0,8 mm/s
Werkzeugschnittstelle: Gerade Bohrung und Schraubengewinde Φ15-M14-X1.5

Caractéristiques / spécifications techniques

• Modell: DGZM-08040/4.0 DWS
• Gehäusedurchmesser: Φ80 mm — kompakte Bauform für beengte Einbausituationen
• Maximale Drehzahl: 40.000 U/min (für präzises Innenschleifen kleiner Bohrungen)
• Nennleistung (S1): 4,0 kW; Leistung (S6-20%): 6 kW
• Nenndrehmoment: ca. 1,29 N·m (S1); Drehmoment (S6-40%): 1,91 N·m
• Motor: Asynchron
• Wälzlager: Keramikkugellager für hohe Stabilität
• Kühlung: Wasserkühlung empfohlen — 2–3 L/min bei 0,25 MPa
• Elektrisch: 380 V, 8,2 A (Nennwert)
• Sensor: KTY
• Vibration: 0,8 mm/s
• Gewicht: ca. 7 ± 0,5 kg
• Werkzeugschnittstelle: Gerade Bohrung und Schraubengewinde Φ15-M14-X1.5
