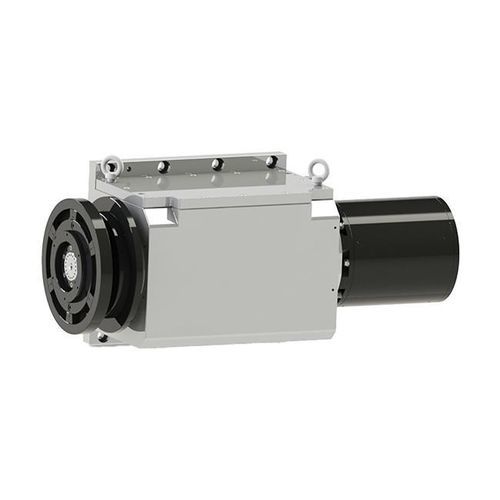

Schleifspindel DYFDM-150(080)15/5.5-XWS

motorisiertISOölgeschmiert

Übersicht
Für Rund- und Nockenschleifmaschinen mit separatem Hinterradantrieb bietet das Modell DYFDM-150(080)15/5.5-XWS ausgewogene axiale und radiale Steifigkeit für präzises Schleifen. Der 5,5 kW Asynchronmotor in Kombination mit einer ölgekühlten hydrostatischen Lagerung eignet sich für kontrollierte, kontinuierliche Schleifzyklen.

Kerndaten
Durchmesser: Φ150 mm
Maximale Drehzahl: 3000 U/min

Technische Daten
Modell: DYFDM-150(080)15/5.5-XWS
Mittenhöhe (mm): 170
Schmieröl: ISO VG5
Ölversorgungsdruck (MPa): 2,5–5,0
Axiale statische Steifigkeit (N/μm): ≥150
Radiale statische Steifigkeit (N/μm): ≥150
Radialer Rundlauf vorne (mm): ≤0,0005
Axiale Endbewegung (mm): ≤0,0005
Rotationsgenauigkeit (mm): ≤0,0002
Antriebstyp: Hinterradmotor (Rotation im Uhrzeigersinn)
Max. Drehzahl (U/min): 3000
Max. Frequenz (Hz): 100
Motortyp: Asynchronmotor
Nennspannung (V): 300
Leistung S1 100% (kW): 5,5
Drehmoment S1 100% (N·m): 35
Nennstrom S1 100% (A): 14
Kühlung: Ölkühlung (empfohlen)
Anwendung: Rund- und Nockenschleifmaschinen
Gewicht (kg): 278 ±10

Merkmale / Technische Spezifikationen

• Modell: DYFDM-150(080)15/5.5-XWS
• Durchmesser: Φ150 mm
• Mittenhöhe: 170 mm
• Max. Drehzahl: 3000 U/min
• Motor: Asynchron, 5,5 kW (S1 100%), 300 V, 14 A, 35 N·m
• Hydrostatische Lagerung, ölgekühlt; Schmieröl ISO VG5; Öldruck 2,5–5,0 MPa
• Statische Steifigkeit: axial ≥150 N/μm, radial ≥150 N/μm
• Präzision: vorderer Rundlauf ≤0,0005 mm; axiale Endbewegung ≤0,0005 mm; Rotationsgenauigkeit ≤0,0002 mm
• Antrieb: Hinterradmotor (im Uhrzeigersinn)
• Kühlung: Ölkühlung empfohlen
• Anwendungsbereich: Rund- und Nockenschleifen
• Gewichtsangabe: ca. 278 ±10 kg
