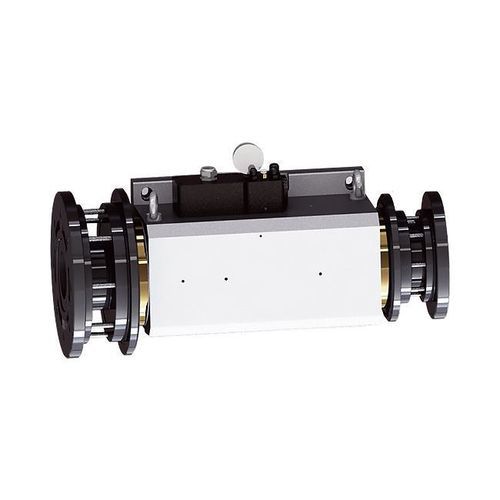

Schleifspindel DYFDM-170(100)30/22-XWS

motorisierthydrostatischISO

Produktbeschreibung
Der DYFDM-170 ist eine hydrostatische Spindel für Spindelstöcke, entwickelt für Anwendungen, die hohes Dauer-Drehmoment und eine präzise kontrollierte Radialbewegung erfordern. Der integrierte Synchronmotor liefert 22 kW (S1) und 140 N·m Dauer-Drehmoment; der angegebene radiale Rundlauf am vorderen Ende ermöglicht präzise Werkstückrotationen.

Kernangaben

• Drehzahl max.: 3500 U/min
• Leistung (S1 100%): 22 kW
• Drehmoment (S1 100%): 140 N·m
• Mittenhöhe: 145 mm
• Radialer Rundlauf vorn: ≤0.0001 mm

Technische Daten
Modell: DYFDM-170(100)30/22-XWS
Mittenhöhe (mm): 145
Schmieröltyp: ISO VG3
Ölversorgungsdruck (MPa): 3.0-4.0
Axiale statische Steifigkeit (N/μm): ≥350
Radiale statische Steifigkeit (N/μm): ≥250
Radialer Rundlauf der Vorderseite (mm): ≤0.0001
Axiale Endbewegung (mm): ≤0.001
Rotationsgenauigkeit (mm): ≤0.0003
Laufwerkstyp: Eingebauter Motorantrieb
Drehbewegung: Im Uhrzeigersinn
Höchstgeschwindigkeit (U/min): 3500
Max. Frequenz (Hz): 233.3
Motorsystem: Synchronmotor
Nennspannung (V): 380
Ausgangsleistung S1 100% (kW): 22
Ausgangsdrehmoment S1 100% (N·m): 140
Bemessungsstrom S1 100% (A): 41
Kühlsystem: Ölkühlung (empfohlen)
Anwendungsbereich: Spindelstock von Werkzeugmaschinen
Nettogewicht (kg): 395±1

Eigenschaften / Technische Spezifikationen

• Modell: DYFDM-170(100)30/22-XWS
• Mittenhöhe: 145 mm
• Höchstgeschwindigkeit: 3500 U/min
• Leistung: 22 kW (S1 100%)
• Drehmoment: 140 N·m (S1 100%)
• Bemessungsstrom: 41 A
• Nennspannung: 380 V
• Motorsystem: Synchronmotor
• Laufwerkstyp: Eingebauter Motorantrieb
• Axiale statische Steifigkeit: ≥350 N/μm
• Radiale statische Steifigkeit: ≥250 N/μm
• Radialer Rundlauf vorn: ≤0.0001 mm
• Axiale Endbewegung: ≤0.001 mm
• Rotationsgenauigkeit: ≤0.0003 mm
• Ölversorgungsdruck: 3.0-4.0 MPa
• Schmieröltyp: ISO VG3
• Kühlung: Ölkühlung (empfohlen)
• Anwendung: Spindelstock von Werkzeugmaschinen
• Nettogewicht: 395±1 kg
