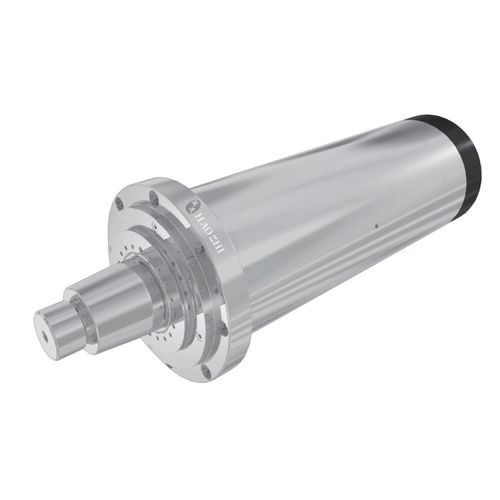

Schleifspindel DGZM-18006/25-FWS

motorisiertwassergekühltmit hoher Drehzahl

Kurze Beschreibung
Spindel für das Außenzylinderschleifen, ausgelegt für hohe Schleifscheibendrehzahlen und kontinuierliche Leistung. Das Modell DGZM-18006/25-FWS liefert bis zu 6.000 U/min, 25 kW Dauerleistung (S1) und 37,5 kW intermittierende Leistung für Schleifzyklen mit höherer Scheibendrehzahl und größerer Schnittreserve.

Produktübersicht
Durchmesser: Φ180 mm
Maximale Drehzahl: 6.000 U/min
Leistung (S1): 25 kW

Technische Daten (vollständige Tabelle)
Modell: DGZM-18005/25-FWS
Durchmesser: Φ180 mm
Maximale Drehzahl: 6.000 U/min
Maximale Frequenz: 260 Hz
Nenndrehzahl: 4.000 U/min
Nennfrequenz: 200 Hz
Bemessungsspannung: 380 V
Bemessungsstrom: 50 A
Nennleistung: 25 kW
Nenndrehmoment: GL7N.m
Motorart: Asynchronmotor
Lagertyp: Stahlkugellager
Kühlverfahren: Wasserkühlung
Kühlmitteldurchfluss: 6–8 L/min (Hydraulikdruck 0.25 MPa)
Motortemperatursensor: PTC
Vibrationsgeschwindigkeit: ≤0.8 mm/s
Gewicht: 94 ± 2 kg
Werkzeugschnittstelle: Außenkegel L6

Abmessungen
Maßbild auf der Produktseite verfügbar (Diagrammbild angezeigt).

Hinweise
Die Seitenüberschrift verwendet DGZM-18006/25-FWS, die technische Tabelle nennt DGZM-18005/25-FWS. In den Metadaten wird ein Drehmoment von 61,7 Nm genannt; die Tabelle gibt das Nennmoment als "GL7N.m" an.

Charakteristiken / technische Spezifikationen

• Modell (Seitenkopf): DGZM-18006/25-FWS
• Modell (Technische Tabelle): DGZM-18005/25-FWS
• Durchmesser: Φ180 mm
• Maximale Drehzahl: 6.000 U/min
• Nenndrehzahl: 4.000 U/min
• Maximale Frequenz: 260 Hz
• Nennfrequenz: 200 Hz
• Dauerleistung (S1): 25 kW
• Intermittierende Leistung: 37,5 kW
• Drehmoment: 61,7 N·m (Metadaten) / GL7N.m (Tabelle)
• Bemessungsspannung: 380 V
• Bemessungsstrom: 50 A
• Motorart: Asynchronmotor
• Lagertyp: Stahlkugellager
• Kühlung: Wasserkühlung
• Kühlmitteldurchfluss: 6–8 L/min (Hydraulikdruck 0.25 MPa)
• Motortemperatursensor: PTC
• Vibration: ≤0.8 mm/s
• Gewicht: 94 ± 2 kg
• Werkzeugschnittstelle: Außenkegel L6
