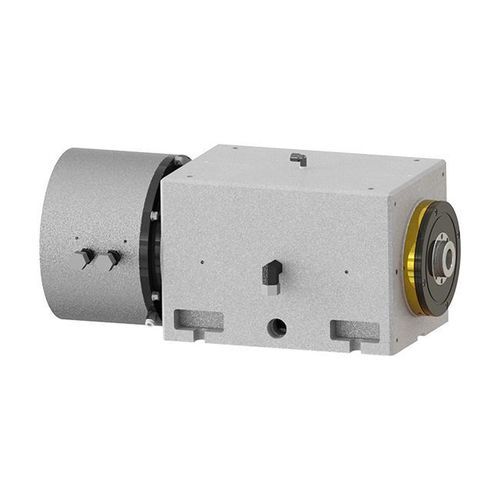

Schleifspindel DYFDM-125(080)15/5.5-XVM

hydrostatischISOölgeschmiert

Produktbeschreibung
Konzipiert als Spindelstock für Werkzeugmaschinen statt als Hochgeschwindigkeits-Radspindel, kombiniert das Modell DYFDM-125(080)15/5.5-XVM bidirektionale Rotation mit einem 220-V-Synchronmotor. Das Nenndrehmoment von 41,4 N·m und die hydrostatische Lagerung gewährleisten eine stabile Werkstückrotation bis 1.500 U/min.

Kurzübersicht
Durchmesser: Φ125 mm
Maximale Drehzahl: 1500 U/min

Technische Daten

• Modell: DYFDM-125(080)15/5.5-XVM
• Mittenhöhe (mm): 125
• Schmieröltyp: ISO VG5
• Ölversorgungsdruck (MPa): 2,5–5,0
• Axiale statische Steifigkeit (N/μm): ≥ 300
• Radiale statische Steifigkeit (N/μm): ≥ 250
• Radialer Rundlauf vorne (mm): ≤ 0,0005
• Axiale Endbewegung (mm): ≤ 0,0005
• Rotationsgenauigkeit (mm): ≤ 0,0002
• Antriebstyp: Hinterer Motorantrieb
• Drehbewegung: Zwei-Wege-Drehung
• Höchstgeschwindigkeit (U/min): 1500
• Max. Frequenz (Hz): 375
• Motorsystem: Synchronmotor
• Nennspannung (V): 220
• Ausgangsleistung S1 100% (kW): 6,5
• Ausgangsdrehmoment S1 100% (N·m): 41,4
• Bemessungsstrom S1 100% (A): 18,4
• Kühlsystem: Ölkühlung (empfohlen)
• Anwendungsbereich: Spindelstock für Werkzeugmaschinen
• Gewicht (kg): 223 ±10

Eigenschaften / Spezifikationen

• Hydrostatische Lagerung für hohe Rotationsstabilität
• Hinterer Synchronmotor mit bidirektionaler Rotation
• Hohe Rotationsgenauigkeit ≤ 0,0002 mm und geringe Rundlaufwerte
• Empfohlenes Ölkühlsystem, Schmierung ISO VG5
• Geeignet für anspruchsvolle Spindelstock-Anwendungen
