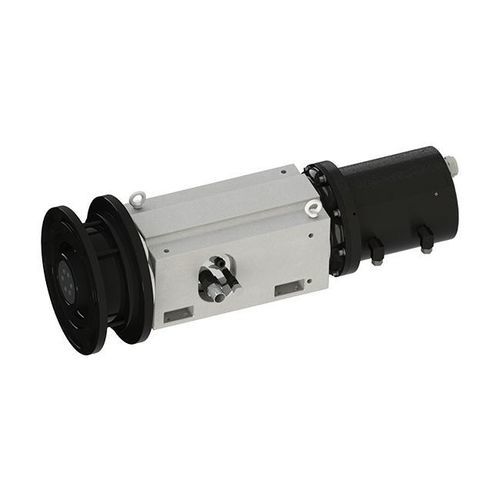

Spindel für Innenschleifen DYFDM-120(100)15/22-XWS

motorisiertISOölgeschmiert

Kurzbeschreibung
Eine Portalschleifmaschine stellt höhere Anforderungen an Drehmoment und strukturelle Stabilität als eine kompakte Innenschleifmaschine. Die Spindel DYFDM-120(100)15/22-XWS liefert 22 kW, ein Nenndrehmoment von 140 N·m, axiale und radiale statische Steifigkeit ≥400 N/µm und Rotationsgenauigkeit ≤0,0003 mm.

Basisdaten
Durchmesser: Φ120 mm
Maximale Drehzahl: 3000 U/min

Technische Daten
Modell: DYFDM-120(100)15/22-XWS
Mittenhöhe (mm): 120
Schmieröltyp: ISO VG3
Ölversorgungsdruck (MPa): 2,5-5
Axiale statische Steifigkeit (N/μm): ≥400
Radiale statische Steifigkeit (N/μm): ≥400
Radialer Rundlauf vorderer Ende (mm): ≤0,0001
Axiale Endbewegung (mm): ≤0,001
Rotationsgenauigkeit (mm): ≤0,0003
Laufwerkstyp: Hinterer Motorantrieb
Drehbewegung: Zweirichtungsdrehung
Höchstgeschwindigkeit (U/min): 3000
Max. Frequenz (Hz): 300
Motorsystem: Synchronmotor
Nennspannung (V): 380
Ausgangsleistung S1 100% (kW): 22
Ausgangsdrehmoment S1 100% (N·m): 140
Bemessungsstrom S1 100% (A): 52
Kühlsystem: Ölkühlung (empfohlen)
Anwendungsbereich: Für Portalschleifmaschinen
Gewicht (kg): 426±1

Abmessungen
Das Maßbild wird für Installations- und Integrationsdetails bereitgestellt.

Eigenschaften / technische Daten

• Modell: DYFDM-120(100)15/22-XWS
• Mittenhöhe: 120 mm
• Durchmesser: Φ120 mm
• Maximale Drehzahl: 3000 U/min
• Ausgangsleistung S1 100%: 22 kW
• Ausgangsdrehmoment S1 100%: 140 N·m
• Bemessungsstrom S1 100%: 52 A
• Nennspannung: 380 V
• Motorsystem: Synchronmotor
• Laufwerkstyp: Hinterer Motorantrieb
• Drehbewegung: Zweirichtungsdrehung
• Max. Frequenz: 300 Hz
• Axiale statische Steifigkeit: ≥400 N/μm
• Radiale statische Steifigkeit: ≥400 N/μm
• Radialer Rundlauf vorderer Ende: ≤0,0001 mm
• Axiale Endbewegung: ≤0,001 mm
• Rotationsgenauigkeit: ≤0,0003 mm
• Schmieröltyp: ISO VG3
• Ölversorgungsdruck: 2,5-5 MPa
• Kühlsystem: Ölkühlung (empfohlen)
• Anwendungsbereich: Portalschleifmaschinen
• Gewicht: 426±1 kg
