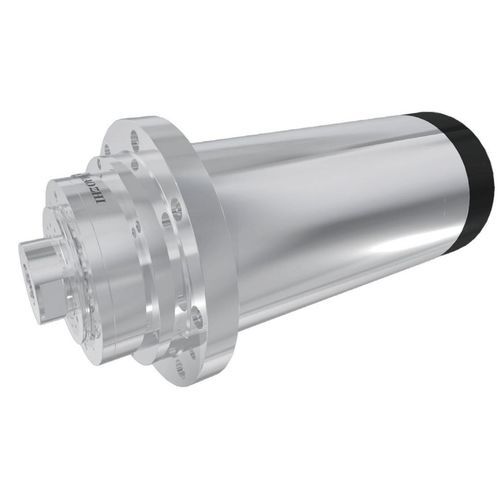

Schleifspindel DGZM-15024/22-DFWS

High-Powermotorisiertwassergekühlt

Overview
Im oberen Bereich der Innenschleifspindeln tauscht die DGZM-15024/22-DFWS maximale Drehzahl gegen höhere Leistung und Drehmoment. Das Gehäuse Ø150 mm liefert 22 kW und 17,7 N·m bei Nennbedingungen für schwere Schleifvorgänge. Wasserkühlung und Keramikkugellager ermöglichen Dauerbetrieb in anspruchsvollen Innenschleifanwendungen.

Key data
Durchmesser: Φ150 mm
Maximale Drehzahl: 24.000 U/min
Nenndrehzahl: 12.000 U/min
Nennleistung (S1): 22 kW
Nenndrehmoment (S1): 17,7 N·m

Technical data
Modell: DGZM-15024/22-DPNS
Maximale Frequenz: 800 Hz
Nennfrequenz: 400 Hz
Nennspannung: 380 V
Nennstrom: 41 A
Motortyp: Asynchronmotor
Lagertyp: Keramikkugellager
Kühlung: Wasserkühlung (6–8 L/min bei 0,25 MPa)
Motortemperatursensor: KTY
Vibrationsgeschwindigkeit: <0,8 mm/s
Gewicht: 42 ± 1 kg
Werkzeugschnittstelle: Gerade Bohrung und Gewinde Φ28-M27×2

Dimensions
Abmessungszeichnung in der Produktdokumentation verfügbar.

Technical specifications

• Produktreferenz auf der Seite: DGZM-15024/22-DFWS
• Gehäusedurchmesser: 150 mm
• Nennleistung (S1): 22 kW
• Nenndrehmoment (S1): 17,7 N·m
• Maximale Drehzahl: 24.000 U/min
• Nenndrehzahl: 12.000 U/min
• Maximale Frequenz: 800 Hz
• Nennfrequenz: 400 Hz
• Nennspannung: 380 V
• Nennstrom: 41 A
• Motor: Asynchron
• Lagertyp: Keramikkugellager
• Kühlung: Wasserkühlung (empfohlener Durchfluss 6–8 L/min bei 0,25 MPa)
• Motortemperatursensor: KTY
• Vibration: <0,8 mm/s
• Gewicht: 42 ± 1 kg
• Werkzeugschnittstelle: Gerade Bohrung und Gewinde Φ28-M27×2
