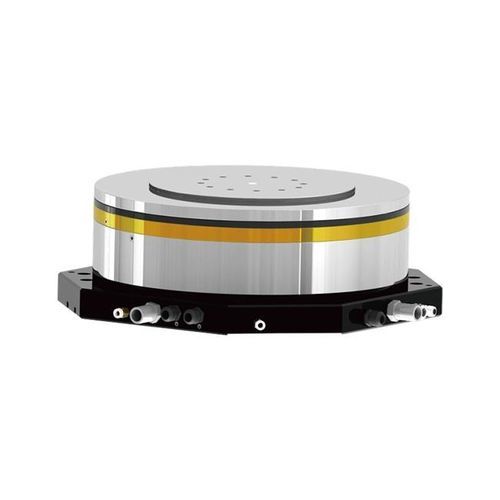

Schleifspindel DYFDM-300(320)0.6/0.75-WS

hydrostatischISOwassergekühlt

EINFÜHRUNG
Die DYFDM-300 ist eine hydrostatische B-Achsen-Einheit, konzipiert für Vertikalschleifmaschinen. Sie dient dem langsamen, hochpräzisen Drehpositionieren unter Schleifbelastung und nicht dem Einsatz als Hochgeschwindigkeits-Schleifscheibenspindel.

ANWENDUNG
Einbau als B-Achsen-Drehtischeinheit in Vertikalschleifmaschinen und vergleichbaren Werkzeugmaschinen mit Anforderungen an hohe axiale Steifigkeit und Positioniergenauigkeit.

HAUPTMERKMALE

• Scheibendurchmesser: Φ300 mm
• Dauer-Drehmoment: 87 N·m (S1 100%)
• Hohe axiale statische Steifigkeit: ≥2500 N/μm; radiale Steifigkeit: ≥400 N/μm
• Niedrige Drehzahlfähigkeit: max. 60 U/min; zweiseitige Rotation
• Eingebauter Synchronmotor: 1,3 kW, 380 V, 4 A
• Hydraulischer Antrieb: Öl ISO VG10, Versorgungsdruck 2,0–3,0 MPa
• Hohe geometrische Genauigkeit: vorderer radialer Rundlauf ≤0,001 mm; Stirnflächenrundlauf ≤0,001 mm; Rotationsgenauigkeit ≤0,0003 mm
• Wasserkühlung empfohlen für thermische Stabilität
• Gewicht ca.: 227 ±10 kg

TECHNISCHE DATEN

• Modell: DYFDM-300(320)0.6/0.75-WS
• Scheibendurchmesser (mm): Φ300
• Antriebsöltyp: ISO VG10
• Ölversorgungsdruck (MPa): 2.0-3.0
• Axiale statische Steifigkeit (N/μm): ≥2500
• Radiale statische Steifigkeit (N/μm): ≥400
• Radialer Rundlauf Vorderachse (mm): ≤0.001
• Stirnflächenrundlauf (mm): ≤0.001
• Rotationsgenauigkeit (mm): ≤0.0003
• Laufwerkstyp: Eingebauter Motorantrieb
• Drehbewegung: Zwei-Wege-Drehung
• Höchstgeschwindigkeit (U/min): 60
• Max. Frequenz (Hz): 52
• Motorsystem: Synchronmotor
• Nennspannung (V): 380
• Ausgangsleistung S1 100% (kW): 1.3
• Ausgangsdrehmoment S1 100% (N·m): 87
• Bemessungsstrom S1 100% (A): 4
• Kühlsystem: Wasserkühlung (empfohlen)
• Anwendungsbereich: B-Achsen-Drehtisch für Vertikalschleifmaschinen
• Gewicht (kg): 227 ±10
