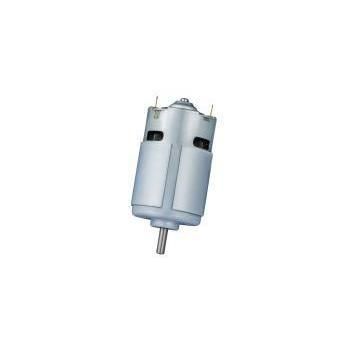

DC-Motor RS-4266DT series

bürstenbehaftet12 V36 V

Produktübersicht RS-4266DT
Der RS-4266DT ist ein 42-mm-Klasse Bürsten-DC-Motor mit verlängerter Gehäuselänge von 66 mm. Die längere Bauform vergrößert die Rotorlänge und den magnetischen Wirkbetrieb gegenüber der RS-4260‑Plattform und ermöglicht höheres Dauerdrehmoment sowie höhere Leistungsdichte. Typischer Markt‑Support liegt bei 12–36 V; umfangreiche OEM/ODM‑Anpassungen sind möglich.

Kernfakten für Einkäufer und Entwickler

• Produktkategorie: Bürsten-DC-Motoren
• Motorfamilie: Bürsten-DC-Motor, 42 mm Klasse
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: schwere elektrische Jalousien, Rollläden, Bohrmaschinen, Elektroschrauber, Automatisierungsanlagen

Spezifikationssignale

• Durchmesser (OD): 42,0 mm (OD angegeben 42,2 mm)
• Gehäuselänge (Can): 66,0 mm
• Spannung: typischer Markt‑Support 12–36 V (modellabhängig; einige Varianten 6–36 V)
• Ausgangsleistung: bis ca. 85 W (modellabhängig)

Anpassung & Beschaffungs‑Hinweise
KWC Motor bietet OEM/ODM‑Optionen für Wicklung, Spannungsbereich, Drehzahl-/Drehmomentprofile, Wellendesign (inkl. D‑Cut und Rändelwelle), vorverlötene Leitungen oder Steckverbinder, Getriebeintegration sowie EMV/EMI‑Unterdrückung. Preis und Lieferzeit hängen von Anwendung, Spezifikation, Menge und Anpassungsanforderungen ab.

Zielanwendungen & Lösungen
Mit 66 mm Gehäuselänge bietet der RS-4266DT mehr Drehmomentreserve als kürzere 42-mm Varianten. Er eignet sich für Anwendungen mit niedriger Drehzahl und hohem Drehmoment oder dort, wo höhere Leistungsdichte im begrenzten Durchmesser gefordert ist, z. B. Smart‑Home‑Aktuatoren und Hand‑/Werkzeuganwendungen.

Schwere Jalousien & Vorhänge
Einsetzbar für große motorisierte Jalousien, Rollläden und Fensteraktuatoren, die einen niedrigen Drehzahlbetrieb bei hohem Drehmoment benötigen. In Kombination mit einem Getriebe lässt sich die Hubkapazität erhöhen und das Laufverhalten bei niedriger Drehzahl stabilisieren.

Elektrowerkzeuge & Automatisierung
Anwendbar in Handbohrern, Elektroschraubern sowie Förder‑ und Automatisierungssystemen. Ausgewählte Varianten liefern bis zu ~85 W und Stall‑Drehmomentwerte, die für intensive Einsätze geeignet sind; thermische Grenzen und Einschaltdauer je Modell prüfen.

RS-4266DT Technische Spezifikationen
Datenquelle: KWC RS-4266DT Datenblatt.
RS-42663DT-5080 | 12,0V–18,0V | Nenn 12,0V | Leerlauf 5.000 U/min | Drehzahl @ max. Wirkungsgrad 4.279 U/min | Leistung 26,4 W | Stall 4167 g·cm
RS-42663DT-31150 | 12,0V–36,0V | Nenn 24,0V | Leerlauf 5.300 U/min | Drehzahl @ max. Wirkungsgrad 4.446 U/min | Leistung 19,5 W | Stall 2650 g·cm
RS-42665DT-8014 | 6,0V–18,0V | Nenn 12,0V | Leerlauf 13.500 U/min | Drehzahl @ max. Wirkungsgrad 11.832 U/min | Leistung 85,3 W | Stall 5684 g·cm
RS-42665DT-29100 | 24,0V–36,0V | Nenn 24,0V | Leerlauf 4.000 U/min | Drehzahl @ max. Wirkungsgrad 3.305 U/min | Leistung 16,5 W | Stall 2800 g·cm

Anpassungshinweise
Außendurchmesser: 42,2 mm; Gehäuselänge: 66,0 mm; Wellen‑Durchmesser Standard: 5,0 mm. D‑Cut Wellen, gerändelte Wellen, geänderte Wellenlängen, EMV‑Bauteile, Steckverbinder und applikationsspezifische Wicklungsoptionen auf Anfrage verfügbar.

Eigenschaften / Technische Zusammenfassung

• Modell / Serie: RS-4266DT
• Vertreterdurchmesser: 42 mm Klasse
• Verlängerte Gehäuselänge: 66,0 mm
• Standardwelle: 5,0 mm (Optionen: D‑Cut, gerändelt, kundenspezifisch)
• Typische Spannungsrange: 6–36 V (modellabhängig; Markt‑Support 12–36 V)
• Max. typische Leistung: bis ca. 85 W (variantenabhängig)
• Beispiel Stall‑Drehmoment: bis ca. 5,6 kg·cm (5684 g·cm in gelisteter Variante)
• Anwendungen: schwere Jalousien, Rollläden, Aktuatoren, Werkzeuge, Automatisierung
• Anpassungen: Wicklungen, Welle, Leitungen/Steckverbinder, Getriebeintegration, EMV/EMI‑Unterdrückung
