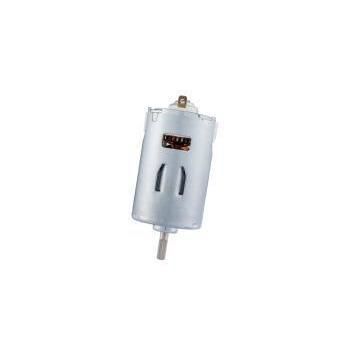

DC-Motor RS-4266CT series

bürstenbehaftet110 V120V

Produktübersicht
RS-4266CT ist ein 42 mm bürstenbehafteter DC-Motor mit 66 mm Gehäuselänge, ausgelegt für transformatorfreie Küchengeräte und kompakte elektromechanische Anwendungen. Er kann mit 100V–230V DC (über Gleichrichterbrücke vom Netz) betrieben werden, liefert bis zu 81,1 W und erreicht je nach Variante bis zu 17.000 U/min.

Produktauswahl und Betriebsbedingungen

• Produktkategorie: Bürsten-DC-Motoren
• Motorfamilie: Brushed DC Motor
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Entsafter, Hochleistungsmixer, Kaffeemühlen, Handmixer und kompakte Küchengeräte

Technische Merkmale

• Durchmesser: 42 mm (Außendurchmesser 42,2 mm)
• Gehäuselänge: 66 mm
• Spannungsbereich: 100V – 230V (variantenabhängig)
• Drehzahl: bis zu 17.000 U/min
• Ausgangsleistung: bis zu 81,1 W
• Wellendurchmesser: 5,0 mm (Standard)

Kernanwendungen & Lösungen

• Entsafter und Hochleistungsmixer: bis zu 81 W Ausgangsleistung und hoher Drehmoment für das Zerkleinern von Obst, Gemüse und Eis bei stabiler Drehzahl unter Last.
• Kaffeemühlen und Handmixer: hohe Drehzahl (bis 17.000 U/min) für schnelles Mahlen; kompakter 42 mm Durchmesser geeignet für platzbegrenzte oder handgeführte Designs.

Anpassung und Beschaffungsnotizen

• Unterstützt OEM/ODM-Anpassungen: Spannung, Drehzahl, Drehmoment, Wellen-Design, Kabel/Stecker, Getriebeintegration, Steuerungsanforderungen und Geräusch-/EMV-Ziele.
• Wicklungsparameter können an lokale Netzstandards (110V / 120V / 220V / 230V) angepasst werden.
• Mechanische Maße: Außendurchmesser 42,2 mm, Motorkörperlänge 66,0 mm, Wellendurchmesser 5,0 mm.

Qualität und Fabrikmerkmale

• Dedizierte Hochspannungs-Produktionslinien mit spezialisierten Isolationsprozessen.
• 100 % Hochspannungs-Isolationsprüfung (Hi-Pot).
• RoHS / REACH konform.

RS-4266CT Technische Spezifikationen (Tabelle)
Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Ausgangsleistung | Stillstandsdrehmoment
RS-4266CT-10220 | 100V – 120V | 110V | 5.100 U/min | 4.059 U/min | 9,1 W | 1.074 g·cm
RS-4266CT-1790 | 100V – 120V | 120V | 14.000 U/min | 11.677 U/min | 55,7 W | 2.800 g·cm
RS-4266CT-12180 | 100V – 230V | 230V | 13.600 U/min | 10.865 U/min | 53,0 W | 2.365 g·cm
RS-4266CT-14140 | 100V – 230V | 230V | 17.000 U/min | 13.864 U/min | 81,1 W | 3.091 g·cm

Eigenschaften / Technische Spezifikationen

• Modellserie: RS-4266CT
• Außendurchmesser: 42 mm (Ø ext. 42,2 mm)
• Gehäuselänge: 66 mm
• Betriebsspannungsbereich: 100V–230V (Varianten: 110V / 120V / 230V)
• Max. Leerlaufdrehzahl: bis zu 17.000 U/min
• Max. Leistung: bis zu 81,1 W
• Max. Stillstandsdrehmoment: bis zu 3.091 g·cm
• Wellendurchmesser: 5,0 mm (Standard)
• Typische Anwendungen: Entsafter, Mixer, Kaffeemühlen, Küchenmaschinen, Handgeräte
