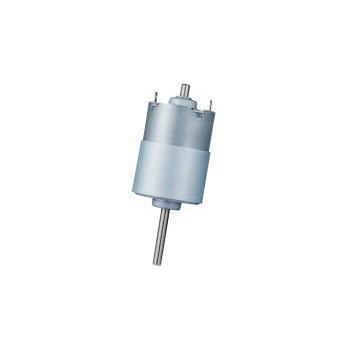

DC-Motor RS-50707DT series

bürstenbehaftet6 V12 V

Produktübersicht
RS-50707DT ist ein bürstenbehafteter DC-Motor der 50-mm-Klasse (Gehäuse ≈ 49,1 mm, Gehäuselänge 69 mm) von KWC Motor, ausgelegt für leistungsintensive Elektrowerkzeuge und industrielle Anwendungen. Varianten decken Betriebsspannungen von 6 V bis 48 V ab; Spitzenleistung erreicht bei spezifischen Modellen 226,2 W und das Stillstandsdrehmoment liegt im Bereich bis etwa 10.000 g·cm.

Wesentliche Fakten für Einkäufer

• Produktkategorie: Bürstenbehaftete DC-Motoren
• Modellfamilie: RS-50707DT
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Elektrosägen, elektrische Bohrmaschinen, Außenventilatoren, Heizlüfter, industrielle Antriebe

Spezifikationen

• Gehäusedurchmesser: ca. 49,1 mm (50-mm-Klasse)
• Gehäuselänge: 69 mm
• Wellendurchmesser: 6,35 mm (1/4") Standard; D-Welle, gerändelte Welle und Doppelwellen-Designs verfügbar
• Betriebsspannungsbereich: 6 V – 48 V (modellabhängig)
• Ausgangsleistung: modellabhängig, bis zu 226,2 W Spitze
• Stall-Drehmoment: bis zu ca. 10.000 g·cm (modellabhängig)
• Konformität: RoHS / REACH angegeben

Kernanwendungen & Lösungen

• Schwerlast-Elektrowerkzeuge: Ausgelegt für Elektrosägen, Bohrmaschinen, Freischneider und Rasentrimmer. Beispiel: RS-50707DT-9008 erreicht bei 14,4 V Spitzenleistung bis 226,2 W für schnitt- und bohranwendungen mit hoher Last.
• Industrieventilatoren & Warmluftgeräte: Geeignet für leistungsstarke Ventilatoren, Industrieabsaugungen und portable Heizgeräte; der Rotor der 50-mm-Klasse bietet hohe Trägheit für stabile Drehzahlregelung und leisen Betrieb.

Hinweise zur Anpassung

• Außendurchmesser: nominal 49,1 mm (mit Magnetring/Anbauteilen bis ca. 52,5 mm)
• Wellenoptionen: Standard 6,35 mm; D-Welle, gerändelte Welle, Doppelwelle
• Thermische/mechanische Optionen: internes Kühlgebläse, Belüftungsöffnungen, verstärkte mechanische Struktur für Hochlastbetrieb
• Lager und EMV: Kugellager-Option; integrierbare Kondensatoren und Ferritringe für EMI/EMC-Anforderungen
• OEM/ODM-Anpassung: Spannung, Drehzahl, Drehmoment, Wellendesign, Kabel/Stecker, Getriebeintegration und Steuerungsziele anpassbar

Technische Spezifikationen (Tabelle)
Modell | Betriebsspannung (Bereich) | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Leistung | Stillstandsdrehmoment
RS-50707DT-5625 | 12,0V – 24,0V | 12,0V | 5.110 rpm | 4.190 rpm | 31,1 W | 3.944 g·cm
RS-50707DT-9008 | 6,0V – 14,4V | 14,4V | 21.200 rpm | 18.300 rpm | 226,2 W | 8.648 g·cm
RS-50707DT-7513 | 12,0V – 24,0V | 19,2V | 15.800 rpm | 14.059 rpm | 158,4 W | 9.966 g·cm
RS-50707DT-4048 | 12,0V – 48,0V | 24,0V | 5.500 rpm | 4.735 rpm | 37,2 W | 5.500 g·cm
