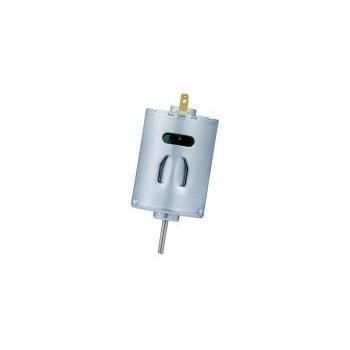

DC-Motor RS-2838ST series

bürstenbehaftet12 V24 V

Produktübersicht
Der RS-2838ST ist ein bürstenbehafteter DC-Motor der 28 mm-Klasse, entwickelt für Anwendungen mit hoher Leistungsdichte und für batteriebetriebene Consumer-Geräte. Varianten der RS-2838ST-Familie haben eine Gehäuselänge von 37,8 mm und eine Wellenaufnahme von 2,3 mm; die Ausgangsleistung erreicht je nach Variante bis zu 20,2 W.

Wesentliche Fakten für Einkäufer/Entwickler

• Produktkategorie: bürstenbehaftete DC-Motoren
• Motorfamilie: RS-2838ST-Serie
• Hersteller: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Typische Anwendungen: Hochleistungsventilatoren, Staubsauger, elektrische Haarschneider, RC-Modelle, kleine Werkzeuge

Spezifikationsangaben

• Durchmesser: 28 mm
• Gehäuselänge: 37,8 mm
• Wellendurchmesser: 2,3 mm
• Betriebsspannungsbereich (variantenabhängig): 2,4 V – 24 V
• Ausgangsleistung: bis zu 20,2 W (modellabhängig)

Zielanwendungen & Lösungen

• Batteriebetriebene Geräte mit hohem Burst-Leistungsbedarf (z. B. RC-Modelle, tragbare Werkzeuge).
• Hochgeschwindigkeitslüfter, Handstaubsauger und Haartrockner — hoher Stillstandsdrehmoment ermöglicht den Antrieb von Laufrädern mit großem Strömungswiderstand.
• Consumer-Produkte und Serienfertigung, wenn kompakte Bauform und hohe Leistungsdichte gefordert sind.

Anpassungs- und Beschaffungs-Hinweise
OEM/ODM-Anpassungen möglich: Spannung, Drehzahl, Drehmoment, Wellengeometrie, Kabel-/Steckeroptionen, Getriebeintegration, Steuerung und Geräusch/EMV-Ziele. Endgültige Preisangaben nach Bestätigung von Anwendung, Spezifikation, Menge und Anpassungsumfang.

Anpassungsoptionen und mechanische Hinweise

• Wicklungsoptimierung zur Anpassung der Burst-Leistung oder der Effizienz.
• Mechanische Optionen: doppelte Wellen, gerändelte Wellen, M2.6-Befestigungsbohrungen, optimierte Belüftungsöffnungen.
• Zubehör: vorverlötete Leitungen, Kondensatoren und Steckverbinder auf Anfrage verfügbar.

Technische Tabelle (Modell / Betriebsspannung / Nennspannung / Leerlaufdrehzahl / Drehzahl bei max. Wirkungsgrad / Ausgangsleistung / Stillstandsdrehmoment)
Modell | Betriebsspannung | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Ausgangsleistung | Stillstandsdrehmoment
RS-2838ST-6016 | 2,4V – 4,8V | 3,6V | 20.500 U/min | 17.218 U/min | 20,2 W | 715 g·cm
RS-2838ST-3170 | 6,0V – 15,0V | 12,0V | 15.500 U/min | 13.350 U/min | 18,4 W | 968 g·cm
RS-2838ST-4540 | 3,0V – 9,0V | 7,2V | 16.800 U/min | 14.600 U/min | 16,5 W | 840 g·cm
RS-2838ST-20146 | 12,0V – 24,0V | 12,0V | 8.000 U/min | 6.674 U/min | 3,74 W | 329 g·cm

Zusätzliche technische Hinweise
Wellen-Ø: 2,3 mm; Gehäuselänge: 37,8 mm. Varianten mit doppelten Wellen, gerändelten Wellen und unterschiedlichen Bürstenmaterialien sind erhältlich. Optimierter magnetischer Kreis und Wicklungsdesign für hohe Leistung auch bei niedriger Spannung; ausgelegt für höhere Ströme (ca. 8–10 A je nach Ausführung). ROHS/REACH-konforme Materialien und Testverfahren für Temperaturanstieg und Lastverhalten.

Einkaufs-/Anwendungs-FAQ (ausgewählt)

• ST vs SS-Serie: Die ST-Serie ist auf höhere Leistung/Drehmoment ausgelegt; bestimmte ST-Varianten erreichen z. B. 20 W bei 3,6 V.
• Geeignet für akkubetriebene Produkte? Ja — Niederspannungs-/Hocherstrom-Varianten (z. B. 3,6 V / 7,2 V) sind für Lithium-Akku-Anwendungen geeignet.
• Kann der Motor hohe Ströme verkraften? Ja — die Serie ist für höhere Ströme ausgelegt (ca. 8A–10A je nach Modell) und verwendet hochwertige Bürstsysteme zur Lebensdauerverbesserung.

Technische Merkmale / Spezifikationen

• Serie: RS-2838ST (z. B. RS-2838ST-6016 / -3170 / -4540 / -20146)
• Durchmesser: 28 mm
• Gehäuselänge: 37,8 mm
• Wellendurchmesser: 2,3 mm
• Betriebsspannungsbereiche: 2,4V–24,0V (modellabhängig)
• Beispiel-Nennspannungen: 3,6 V / 7,2 V / 12,0 V
• Leerlaufdrehzahl: bis zu 20.500 U/min (variantenabhängig)
• Ausgangsleistung: bis zu 20,2 W (z. B. RS-2838ST-6016)
• Stillstandsdrehmoment: bis zu ~968 g·cm (variantenabhängig)
• Anpassungsoptionen: Wellenarten, Bürstenmaterialien, vorverlötete Leitungen, Kondensatoren, Steckverbinder, Getriebeintegration, Wicklungsoptimierung
