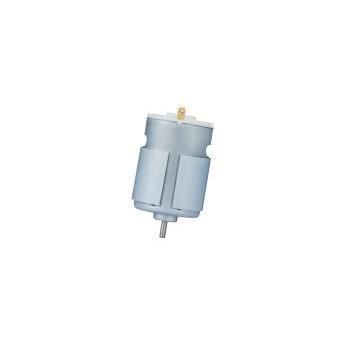

DC-Motor RS-3650CS series

bürstenbehaftetfür Haartrocknerfür Nähmaschinen

Produktübersicht
RS-3650CS ist ein 36-mm-Klasse bürstenbehafteter DC-Motor (HVDC) für kleine Haushalts- und Personalpflegegeräte. In Verbindung mit einer Gleichrichterbrücke unterstützt er 100–240V DC aus dem Netz und ermöglicht kompakte Hochspannungs-DC-Designs. Die Serie erreicht bis zu 18.000 U/min und bis zu 34 W Ausgangsleistung und bietet hohes Anlaufmoment bei kompakter Bauform (ca. Ø36 mm × 50 mm).

Produktauswahl und Betriebsbedingungen

• Produktkategorie: Bürsten-DC-Motoren
• Motorfamilie: HVDC bürstenbehafteter DC-Motor, 36-mm-Klasse
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Haartrockner, Haushaltsnähmaschinen, Handstaubsauger, Stabmixer, andere Kleingeräte

Specification signals

• Durchmesser: Ø36 mm
• Spannung: 100V–240V (Anpassungen 100V–120V / 100V–220V / 100V–240V möglich)
• Drehzahl: Bis zu 18.000 U/min (modellabhängig)
• Ausgangsleistung: Bis zu 34 W (modellabhängig)

Hinweise zur Anpassung und Beschaffung
KWC Motor unterstützt OEM/ODM-Anpassungen elektrischer und mechanischer Parameter. Preis- und Lieferkonditionen nach Bestätigung der Spezifikationen, Stückzahlen und Anpassungsdetails.

• Spannung, Drehzahl und Drehmoment sind an Ziel-Netzstandards (110V / 120V / 220V / 230V) anpassbar.
• Wellenoptionen: Rändelwelle, kundenspezifische Durchmesser, integrierte Zahnradbaugruppen.
• Kabel- und Steckverbindungsoptionen; Getriebeintegration und Anpassung der Steuerungsschnittstelle verfügbar.
• EMV-/Geräuschminderung: Funkenerstörer, Kondensatoren und weitere Maßnahmen zur Erfüllung von EMV- und Sicherheitsanforderungen.
• Mechanische Anmerkung: Wellendurchmesser typisch 3,175 mm; Gehäuselänge ca. 50 mm; Wicklungsparameter je nach Netzstandard anpassbar.

Kernanwendungen & typische Einsatzgebiete
Haartrockner & Personal Care
Ausgelegt für Haushalts-Haartrockner und Warmluftbürsten. Beispielvariante RS-3650CS-12120: bis zu 18.000 U/min bei 34 W, hoher Luftstrom bei HV-Designs mit geeigneter Gleichrichtung.

Nähmaschinen & Küchengeräte
Verwendet in Haushaltsnähmaschinen, Stabmixern und Staubsaugern. Hochspannungsvarianten liefern hohes Anlaufmoment und schnelle dynamische Reaktion.

Technische Spezifikationen (Tabelle)
Modell | Betriebsspannung (Bereich) | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Ausgangsleistung | Stillstandsdrehmoment
RS-3650CS-09220 | 100V – 120V | 110V | 8.200 U/min | 6.460 U/min | 6,63 W | 471 g·cm
RS-3650CS-12120 | 100V – 120V | 120V | 18.000 U/min | 15.270 U/min | 34,20 W | 1.440 g·cm
RS-3650CS-08250 | 100V – 220V | 220V | 15.000 U/min | 12.800 U/min | 24,00 W | 1.250 g·cm
RS-3650CS-06450 | 100V – 240V | 230V | 8.500 U/min | 6.700 U/min | 9,30 W | 638 g·cm

Caractéristiques / spécifications techniques

• Modell/Serie: RS-3650CS
• Hersteller/Marke: KWC Motor
• Motortyp: Bürsten-DC-Motor (Hochspannungsausführung)
• Gehäusedurchmesser: ca. 36 mm
• Gehäuselänge: 50 mm
• Schaftdurchmesser: 3,175 mm
• Unterstützte Netzspannungen: Varianten für 100V–240V
• Beispiel-Leistungen: 6,63 W | 9,30 W | 24,00 W | 34,20 W
• Leerlaufdrehzahlen: 8.200 / 8.500 / 15.000 / 18.000 U/min (modellabhängig)
• Stillstandsdrehmoment: 471 / 638 / 1.250 / 1.440 g·cm (modellabhängig)
• Anpassungsmöglichkeiten: Wicklungsanpassung, mechanische Modifikationen, EMV-Maßnahmen
• Typische Anwendungen: Haartrockner, Warmluftbürsten, Staubsauger, Haushaltsnähmaschinen, Küchengeräte
• Qualität & Tests: 100% Hi-Pot-Test; RoHS / REACH konform
• Erwartete Kohlebürsten-Lebensdauer (typ.): ≈ 200–500 Stunden je nach Belastung und Einsatzzyklus
