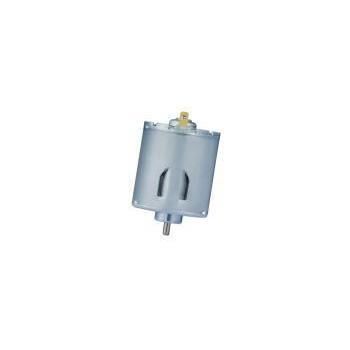

DC-Motor RS-3640ST series

Gleichstrombürstenbehaftet6 V

Produktübersicht
Der RS-3640ST ist ein bürstenbehafteter DC-Motor mit 36 mm Durchmesser und 40 mm Gehäuselänge von KWC Motor. Er deckt eine breite Betriebsspannung ab (typische Konfigurationen 6V–36V) und erreicht ein Blockiermoment von etwa 700 g·cm, geeignet für Einbausituationen mit begrenztem Platz und hohem Drehmomentbedarf bei niedrigen Drehzahlen.

Wesentliche Fakten für technische Einkäufer

• Produktkategorie: Bürsten-DC-Motoren
• Motorfamilie: Bürsten-DC-Motor
• Marke / Hersteller: KWC Motor
• Typische Anwendungen: Verkaufsautomaten-Antriebe, Membranluftpumpen, kompakte Elektrowerkzeuge

Kern-Spezifikationen

• Durchmesser: 36 mm
• Gehäuselänge: 40 mm
• Betriebsspannungsbereich: 6V – 36V (variantenabhängig)

Zielanwendungen & Lösungen
Der RS-3640ST der 36-mm-Klasse bietet gegenüber 28-mm-Serien höheren Drehmoment-Output und ein ruhigeres Laufverhalten bei niedrigen Drehzahlen. Die kompakte Bauform (40 mm) eignet sich für begrenzten Bauraum und liefert ausreichend Drehmoment für Dosier-, Pumpen- und kleine Antriebssysteme.

Verkaufsautomaten & gewerbliche Geräte
Entwickelt für Spiralantriebe, Kanalantriebe und kleine Gewerbeapparate (z. B. Kaffeemaschinen). In Kombination mit einem Getriebe liefert der RS-3640ST zuverlässiges Niederdrehzahl-Hochdrehmoment für präzise Ausgabe und lange Wartungsintervalle.

Luftpumpen & Elektrowerkzeuge
Einsetzbar in Membranpumpen und präzisen Kleinpumpen, kompakten Industrie-/Medizin-Kompressoren sowie handgeführten Werkzeugen. Die breite Spannungsfähigkeit und variantenspezifische Leistung (ca. 3,9–7,2 W) ermöglichen Dauer- oder Intervallbetrieb entsprechend thermischer Grenzen und Einsatzzyklus.

Technische Spezifikationen (Beispiele)
Modell | Betriebsspannung | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Ausgangsleistung | Stillstandsdrehmoment
RS-36403ST-151805 | 6.0V – 36.0V | 24.0V | 5.700 U/min | 4.613 U/min | 5,59 W | 688 g·cm
RS-36403ST-2480 | 6.0V – 36.0V | 12.0V | 6.450 U/min | 5.131 U/min | 7,15 W | 727 g·cm
RS-36403ST-15245 | 12.0V – 36.0V | 24.0V | 4.000 U/min | 3.305 U/min | 3,93 W | 666 g·cm
RS-36403ST-22125 | 6.0V – 24.0V | 12.0V | 4.000 U/min | 3.226 U/min | 4,20 W | 704 g·cm

Anpassungsnotizen
Wellendurchmesser standardmäßig 3,175 mm (1/8"), Gehäuselänge 40 mm. Wicklungen, Bürstenmaterial, Wellenlänge/-geometrie, EMV/EMI-Unterdrückungselemente, Anschluss-/Kabeloptionen und Getriebeintegration sind anpassbar. Endgültige Spezifikationen und Preise richten sich nach Anwendung, Menge und gewählten Optionen.

Kauf-FAQ (ausgewählt)

• F: Ist das ein 540-Motor?
  A: Nicht exakt. Der RS-3640ST hat 36 mm Durchmesser (ähnlich der 540-Klasse), jedoch eine kürzere Gehäuselänge (40 mm vs. ~50 mm bei einem typischen 540), was ihn für platzbegrenzte Konstruktionen geeigneter macht bei erhaltenen Drehmoment-Eigenschaften.
• F: Geeignet für 24V-Verkaufsautomaten?
  A: Ja. Die Variante RS-36403ST-15245 ist für 24V-Systeme ausgelegt und liefert in Kombination mit einem geeigneten Getriebe passende Drehzahl und Drehmoment für die Ausgabe.

Eigenschaften / Technische Zusammenfassung

• Modell: RS-3640ST (Varianten verfügbar)
• Durchmesser: 36 mm
• Gehäuselänge: 40 mm
• Betriebsspannungsbereich: 6.0V – 36.0V (variantenabhängig)
• Typisches Stillstandsdrehmoment: bis ~700 g·cm (variabel)
• Typische Ausgangsleistung: ~3,93 W – 7,15 W (je nach Variante)
• Leerlaufdrehzahlen (Beispiele): 4.000 – 6.450 U/min
• Wellendurchmesser (Standard): 3,175 mm (1/8")
• Anpassbar: Wicklungen, Welle, Bürstenmaterial, EMV-Komponenten, Getriebeintegration, Steckverbinder
