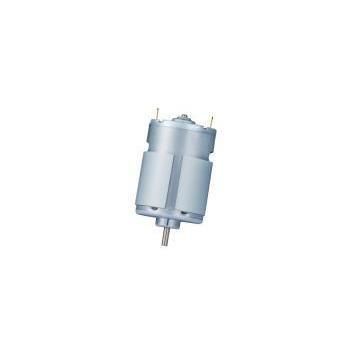

DC-Motor RS-3650ST series

bürstenbehaftet36 V3 V

Produktübersicht
Die RS-3650ST-Serie ist ein bürstenbehafteter DC-Motor der 36 mm-Klasse (540/550-Standard) mit 50 mm Gehäuselänge und ST-Wicklung, optimiert auf hohe Drehmomentabgabe. Der Spannungsbereich reicht von 3 V bis 36 V; ausgewählte Varianten liefern bis zu ~37 W Ausgangsleistung und Blockierdrehmomente bis etwa 2,3 kg·cm. Übliche Einsatzfelder sind Automotive-Aktuatoren, elektronische Drosselklappensteuerungen und leistungsstarke Haushaltsgeräte.

Kerninformationen für Einkäufer/Ingenieure

• Produktkategorie: bürstenbehaftete DC-Motoren
• Motorfamilie: RS-3650ST (36 mm Klasse)
• Brand / manufacturer: KWC Motor
• Typische Anwendungen: Sitzverstellung, ETC, Staubsauger, RC-Modelle, Pumpen

Technische Spezifikationen

• Durchmesser: 36 mm
• Gehäuselänge: 50 mm (Standard)
• Spannungsbereich: 3 V – 36 V (variantenabhängig)
• Ausgangsleistung: bis zu 37,35 W (z. B. RS-36505ST-6013)
• Blockiermoment: bis ≈2,3 kg·cm (Serienreferenz)
• Wellendurchmesser: 3,175 mm (Standard)

Kernanwendungen & Lösungen
Die RS-3650ST-Familie ist für Anwendungen mit hoher Belastung und Zuverlässigkeitsanforderung ausgelegt, wenn bei niedrigen Drehzahlen hohes Anlaufdrehmoment und kompakte Bauform gefragt sind. Empfohlene Integrationsbereiche:

• Automotive-Aktuatoren — Sitzverstellung, elektronische Drosselklappensteuerung: Varianten mit hohem Anlaufdrehmoment und automotive-tauglichen EMC-Optionen.
• RC-Modelle & Hochleistungsgeräte — Renn-RC, starke Staubsauger, Pumpen: bestimmte Varianten erreichen 31.500 rpm und ~37 W.

Ausgewählte Modellleistungsdaten
Modell | Betriebsspannung (Bereich) | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Leistung | Stillstandsdrehmoment
RS-36503ST-7517 | 3.0 V – 7.2 V | 6.0 V | 21.900 rpm | 18.250 rpm | 23.82 W | 1460 g·cm
RS-36503ST-5042 | 6.0 V – 12.0 V | 12.0 V | 18.000 rpm | 15.302 rpm | 30.49 W | 2076 g·cm
RS-36505ST-6013 | 6.0 V – 12.0 V | 12.0 V | 31.500 rpm | 26.420 rpm | 37.35 W | 2363 g·cm
RS-36505ST-2585 | 12.0 V – 36.0 V | 24.0 V | 9.400 rpm | 8.040 rpm | 22.25 W | 1567 g·cm

Hinweise zur Anpassung
Standard-Wellendurchmesser 3,175 mm, Gehäuselänge 50 mm. Anpassungsoptionen: D-Welle, doppelte Welle, vorgelötete Leitungen, Kondensatoren/Varistoren für EMV-Unterdrückung, Stecker, Getriebe-Integration und alternative Wicklungen für niedrige Drehzahl/hohes Drehmoment oder weiten Spannungsbereich. Preis und Lieferzeit abhängig von Spezifikation, Menge und Optionsumfang.

Fertigung, Qualität und Liefermerkmale
Standardmaße nach 540/550 für Austauschbarkeit. Fertigung auf automatisierten Fertigungslinien mit 100% Prüfabdeckung für Geräusch und Strom. Materialien und Prozesse entsprechen RoHS / REACH, sofern relevant.

Charakteristika / Technische Spezifikationen

• Modellfamilie: RS-3650ST
• Durchmesserklasse: 36 mm
• Gehäuselänge: 50 mm (Standard)
• Spannungsbereich: 3 V – 36 V
• Beispielhafte Leistung: bis ≈37,35 W
• Leerlaufdrehzahlen: bis zu 31.500 rpm
• Stall-Beispiele: bis ≈2363 g·cm (≈2,3 kg·cm)
• Wellendurchmesser: 3,175 mm
• Wicklung: ST für hohes Drehmoment; kundenspezifische Wicklungen möglich
• Anpassung: OEM/ODM für Spannung, Drehzahl, Drehmoment, Wellenform, Kabel/Verbinder, Getriebe, EMV
