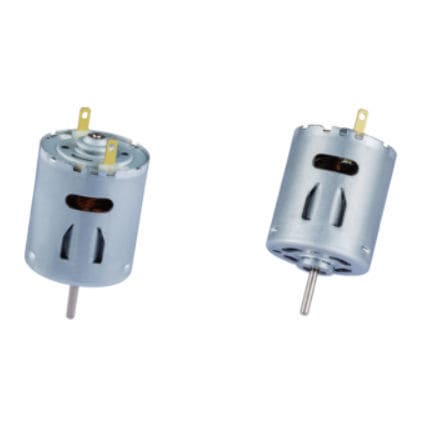

DC-Motor RS-2833ST series

bürstenbehaftet6 V48 V

Produktübersicht
RS-2833ST ist ein 28 mm bürstenbehafteter DC-Motor von KWC Motor, ausgelegt für Anwendungen mit hohen Drehzahlen bei kompakter Bauform. Übliche Einsatzbereiche: Kfz-Waschpumpen, Hochgeschwindigkeits-Haartrockner, Staubsauger und smarte Saugroboter. Die Serie deckt einen weiten Spannungsbereich ab (6V–48V) und Varianten mit bis zu 25.000 U/min und 17,5 W Leistung.

Wesentliche Fakten für Einkäufer und Entwickler

• Produktkategorie: Bürstenbehaftete DC-Motoren
• Motorfamilie: Bürsten-DC-Motor
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Kfz-Waschpumpen, Hochgeschwindigkeits-Haartrockner, Staubsauger, smarte Saugroboter

Spezifikationssignale

• Durchmesser: 28 mm
• Spannung: 6V - 48V
• Maximale Drehzahl: 25.000 U/min
• Leistung: bis zu 17,5 W

Anpassung & Beschaffungs-Hinweise
OEM/ODM-Anpassungen möglich für Spannung, Drehzahl, Drehmoment, Wellen-Design (Doppelausgang, gerändelte Welle), Kabel- oder Steckverbindervarianten, Getriebeintegration, Steuerungsoptionen, Verdrahtung (vorverzinnte Leitungen oder Steckverbinder) sowie EMV/EMI-Unterdrückung (Varistoren, Kondensatoren). Wellendurchmesser und Motorgehäuselänge sind anpassbar; Beispiel: Wellendurchmesser 2,3 mm, Gehäuselänge 32,6 mm.

Zielanwendungen & Lösungen
Die ST-Serie ist für hohe Drehzahlen und Dauerbetrieb ausgelegt, mit optimiertem magnetischem Kreis und Wicklungsdesign sowie belüfteter Kühlstruktur. Typische Einsatzfälle:

• Kfz-Waschpumpen & Outdoor-Geräte: Geeignet für Waschpumpen, Gebläse/Kompressoren und elektrische Mobilitätsprodukte; stabiler Betrieb bei 36V–48V mit Anlaufdrehmoment bis zu 500 g·cm.
• Hochgeschwindigkeits-Haartrockner & Staubsauger: Einsatz in Haushaltsföhns, Handstaubsaugern und Saugrobotern. Drehzahlen bis 25.000 U/min liefern hohe Luftmenge; die belüfteten Gehäuse reduzieren Wärmeentwicklung bei hoher Drehzahl.

Technische Spezifikationen RS-2833ST (Tabelle)
Modell | Betriebsspannung (Bereich) | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Leistung | Stillstandsdrehmoment
RS-2833ST-2585 | 6.0V – 12.0V | 6.0V | 10.500 U/min | 8.555 U/min | 5,17 W | 318 g·cm
RS-2833ST-3166 | 6.0V – 14,4V | 12.0V | 25.000 U/min | 20.929 U/min | 17,5 W | 500 g·cm
RS-2833ST-16120 | 9.0V – 16.0V | 12.0V | 8.200 U/min | 6.378 U/min | 3,35 W | 230 g·cm
RS-2833ST-13150 | 24.0V – 48.0V | 36.0V | 18.500 U/min | 15.072 U/min | 14,32 W | 500 g·cm

Zusätzliche technische Hinweise
Tiefgreifende Anpassungen für Hochvoltvarianten (24V–48V), Feinabstimmung hoher Drehzahlen und EMV/EMI-Unterdrückung sind möglich. Mechanische Referenzwerte: Wellendurchmesser 2,3 mm; Motorgehäuselänge 32,6 mm. Leistungsparameter, Wellenlänge und EMV-Maßnahmen können auf Anfrage angepasst werden.

Merkmale / Technische Zusammenfassung

• Modellbezeichnung: RS-2833ST
• Durchmesser: 28 mm
• Unterstützter Spannungsbereich: 6V – 48V (variantenabhängig)
• Maximale Leerlaufdrehzahl (stärkste Variante): 25.000 U/min
• Maximale Ausgangsleistung (stärkste Variante): 17,5 W
• Beispiel-Stall-Drehmoment: bis zu 500 g·cm (variantenabhängig)
• Typische Nennspannungen pro Variante: 6.0V, 12.0V, 36.0V
• Gelistete Varianten: RS-2833ST-2585, RS-2833ST-3166, RS-2833ST-16120, RS-2833ST-13150
• Wellendurchmesser (Beispiel): 2,3 mm; Gehäuselänge (Beispiel): 32,6 mm
• Kühlung: belüftetes Gehäuse zur Reduktion von Wärmeanstieg bei hohen Drehzahlen
• Anpassung: OEM/ODM-Optionen für Spannung, Drehzahl, Drehmoment, Welle und Verkabelung, Getriebeintegration, EMV/EMI-Unterdrückung
